Dispositivi di serraggio meccanico CAM SYSTEM

per pezzi da lavorareeccentricocompatto

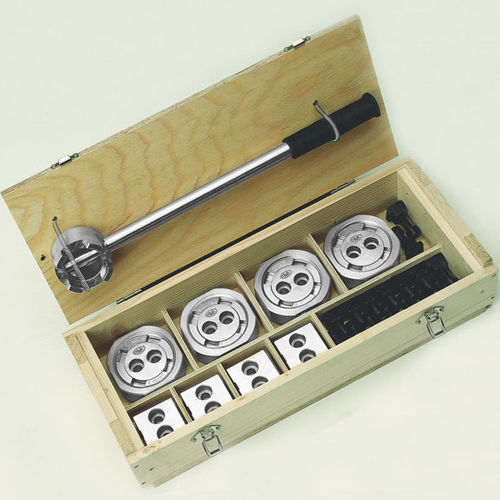

Il dispositivo di bloccaggio eccentrico irreversibile CAM SYSTEM è stato progettato e brevettato per soddisfare, in modo semplice le esigenze di bloccaggio sicuro di pezzi dalle forme più svariate . Questo compatto strumento, consente di ottenere contemporaneamente un duplice bloccaggio (assiale e radiale) sfruttando il principio del perno eccentrico e dellelica. Raggiunto il contatto, con una rotazione della chiave di circa 15° si ottiene sul pezzo una spinta rispettivamente di 4.000 kg (t) e 2.000 kg (s) queste condizioni ottimali si ottengono portando preventivamente lintera superficie bloccante a contatto del pezzo. In pratici sets, CAM SYSTEM t ed s vengono forniti completi di viti e tasselli della misura della tavola della macchina utensile. CAM SYSTEM g viene fornito singolarmente dietro specifica dellinterasse del reticolo e degli ingombri A e B richiesti dal cliente.
