-Progettato specificamente per i sistemi I/O remoti
-Espansione degli I/O ai sistemi Maxiflex fino a 1000 I/O
-Implementazione di sistemi di controllo ridondanti doppi
-Collegare fino a 3 basi I/O slave remote aggiuntive
-Collegare gli I/O remoti alle CPU Maxiflex fino a 10 km di distanza

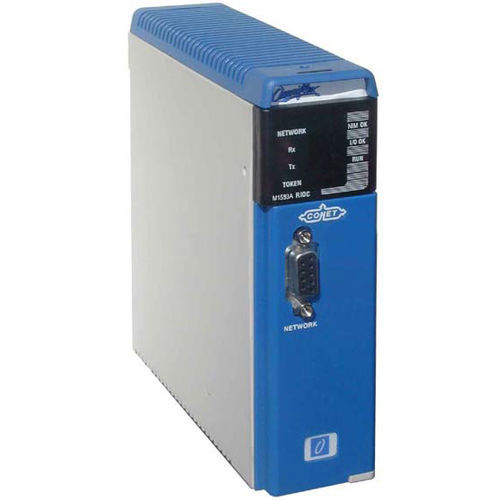

Il modulo M1593A Remote I/O Conet Link (RIOc) consente di collegare fino a tre basi I/O remote Maxiflex a una base master Maxiflex. Inoltre, può essere utilizzato in applicazioni di controllo e I/O remoto Maxiflex ridondanti.
Il modulo MAXIFLEX RIOc Link è stato progettato specificamente per aggiungere I/O remoti ai sistemi Maxiflex e viene collocato accanto alla CPU nello slot 1 di una base master.
Inoltre, uno scanner I/O RIOc (M1249A) viene collocato nello slot CPU di ciascuna base I/O remota.
Questo scanner I/O esegue automaticamente la scansione di tutti gli I/O della propria base e comunica questi dati con il modulo di collegamento I/O remoto Maxiflex M1593A della base master, rendendo disponibili i dati di I/O remoto nella "tabella di interscambio dati" (DIT) della CPU master.
È possibile collegare fino a 3 basi I/O remote, ciascuna con il proprio scanner I/O M1249A, a una singola base CPU master, per un totale di 1000 I/O accessibili dalla CPU master.
La CPU RIOc Scanner identifica automaticamente la presenza di moduli I/O ed esegue la scansione degli I/O di questi moduli, rendendo disponibili questi dati al modulo di collegamento I/O remoto della base master senza bisogno di alcuna programmazione.
Il collegamento dati al modulo di collegamento I/O remoto Maxiflex funziona sull'autostrada dei dati Conet, che fornisce una rete industriale robusta con passaggio di token guidato da eventi, in grado di percorrere fino a 10 km.
---
