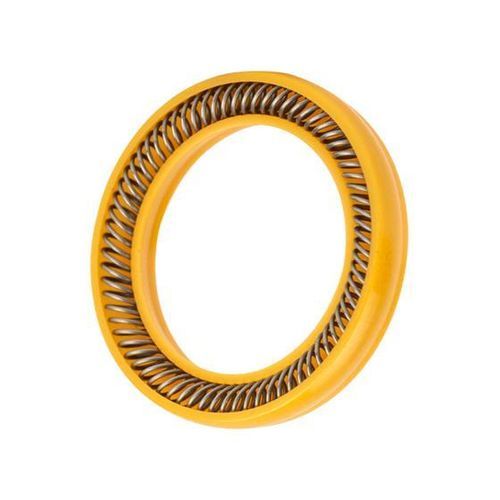

Guarnizione a molla

polimericain elastomeroa U

Panoramica del prodotto
I tenute energizzati a molla Omniseal® sono composti da due elementi di precisione: una guaina polimerica e una molla energizzatrice metallica resistente alla corrosione. Rispetto ai tenute elastomeriche convenzionali e ai guarnizioni metalliche rigide, questi tenute offrono prestazioni di tenuta a lungo termine in ambienti gravosi. Le geometrie delle molle comprendono nastro/elicoidale, cantilever (a V), a U e design avanzati a passo/spirale.

Applicazioni

• Spazio
• Aviazione
• Scienze della vita / dispositivi medici
• Energia: a basse emissioni di carbonio (es. idrogeno, cattura del carbonio)
• Energia: petrolio e gas (upstream / midstream / downstream)
• Industriale (pompe, valvole, industria generale)
• Semiconduttore
• Nucleare e ricerca scientifica
• Altri settori (habitat, consumer, ecc.)

Materiali
Le guaine sono realizzate con resine polimeriche ad alte prestazioni formulate per requisiti di tenuta specifici. Omniseal® utilizza composti proprietari, materiali di guaina PFAS-Free* e opzioni Meldin® in poliimide/termoplastico. Oltre 500 formulazioni interne mirano a resistenza chimica, proprietà termiche e tribologiche e capacità di funzionamento a secco.

Molle
La molla energizzatrice fornisce resilienza permanente alla guaina e compensa usura, disallineamento o eccentricità. Il precarico della molla è ingegnerizzato per minimizzare l'attrito nelle applicazioni dinamiche o per fornire elevato carico per sigillature criogeniche. Le molle sono realizzate in leghe resistenti alla corrosione come acciai inossidabili serie 300, 17-7 PH, Elgiloy®, Hastelloy®, Inconel®. Geometrie tipiche: nastro/elicoidale, cantilever (V), a U e passo/spirale avanzati.

Famiglie di prodotto / design comuni

• 103A — design a molla a nastro o elicoidale per applicazioni statiche e a bassa velocità; eccellente controllo delle fughe ad alte pressioni e basse temperature.
• 400A — design cantilever a V per applicazioni dinamiche; equilibrio tra attrito e controllo delle perdite per pressioni e temperature moderate; utilizzato in valvole a sfera e ambienti chimici aggressivi.
• APS — design avanzato a passo/spirale per minimizzare l'attrito nelle applicazioni dinamiche; sezioni trasversali ridotte per miniaturizzazione (scienze della vita, dispositivi medici).
• RACO® — design a U per tenuta di faccia estrema, fluidi criogenici e alto vuoto; design heavy-duty con esperienza comprovata in applicazioni spaziali a lungo termine.

Risorse disponibili
Il produttore fornisce un manuale completo sui tenute energizzati da molla (versioni in inglese per US e UE) e video prodotto (origine/storia, attrezzature di installazione, applicazione propulsore satellitare) per supportare la selezione e l'installazione.

Specifiche tecniche

• Intervallo di temperatura: -268°C a +316°C (-450°F a +600°F)
• Capacità di pressione: da vuoto fino a 50.000 psi (3448 bar)
• Velocità dinamica massima: fino a 1 m/s
• Carico di serraggio (molla): 1 a 11 N/mm
• Diametri disponibili: 5 mm a 3000 mm
• Finitura superficiale raccomandata: Ra < 16 µin; Ra < 8 µin dove critico
• Materiali della guaina: polimeri proprietari ad alte prestazioni, composti PFAS-Free*, Meldin® polyimides e termoplastici ingegnerizzati (PPS, PEEK, PAI)
• Materiali della molla: acciai inossidabili serie 300, 17-7 PH, Elgiloy®, Hastelloy®, Inconel®
• Geometrie tipiche: nastro/elicoidale, cantilever (V), a U, passo/spirale avanzati
• Applicazioni supportate: tenuta statica & dinamica, criogenia, alta temperatura, alta pressione, bassa attrito / funzionamento a secco, ambienti chimici e corrosivi
