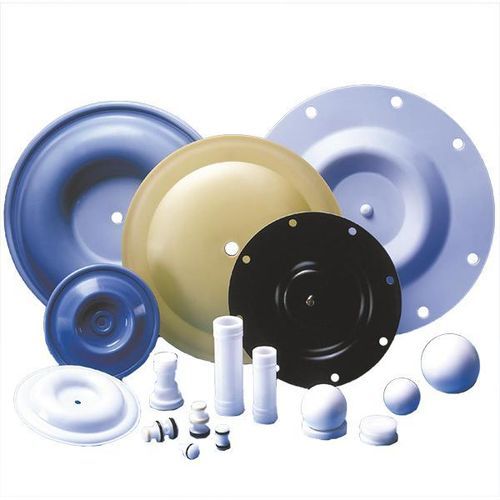

Membrana di impermeabilizzazione Omniseal® Diaphragms

per pompa a membranaPTFEin fluoropolimero

Informazioni sulla soluzione
I diaframmi Omniseal® sono progettati per garantire lunga durata in ambienti industriali impegnativi. Realizzati in PTFE vergine e PTFE modificato, offrono un equilibrio tra compatibilità chimica e prestazioni meccaniche per applicazioni in pompe e valvole.

Materiali

• PTFE vergine: idoneo per servizi dinamici e statici da leggeri a moderati; usura limitata; resistenza al calore fino a 200°C; bassa permeabilità ai gas; buone prestazioni criogeniche; adatto per vuoto da moderato a elevato; disponibili gradi conformi FDA.
• PTFE modificato: comportamento meccanico migliorato per servizi da leggeri a moderati; mantiene bassa permeabilità e prestazioni criogeniche; migliore resistenza a fluage ed estrusione rispetto al PTFE vergine; disponibili gradi conformi FDA.

Progettazione e produzione
I diaframmi sono prodotti su dimensioni dell'hardware del cliente per un'installazione e integrazione semplici. I diaframmi per valvole sono stampati a iniezione in forma finale con utensileria di precisione in sala bianca Class 10000. I diaframmi per pompe sono termoformati (a base TFM). Le soluzioni sono progettate per applicazioni a bassa e alta pressione e sono adattate alle condizioni operative.

Esempi di applicazione

• Processi industriali (pompe, valvole)
• Apparecchiature per le scienze della vita
• Produzione di semiconduttori e pompe per vuoto
• Scienze e ricerca nucleare

Prestazioni

• Intervallo di temperatura: dipende da materiale/progetto; tipicamente approx. -240°C a +280°C (-400°F a +536°F)
• Pressione: fino a 145 psi (10 bar) massimo per diaframmi di pompe e valvole (dipende dall'applicazione)
• Velocità: diaframmi per pompe adatti a funzionamento ad alta frequenza; diaframmi per valvole per aperture/chiusure a bassa velocità
• Dimensioni: diaframmi per pompe tipicamente Ø 50 mm — 400 mm; diaframmi per valvole nominali DN8 (1/4 in) — DN150 (6 in)
• Caratteristiche funzionali: resistenza all'abrasione, bassa frizione e usura, bassa permeabilità ai gas, compatibilità criogenica, idoneità per vuoto da moderato a elevato, opzioni di conformità FDA/USP

Specifiche tecniche

• Marca: Omniseal®
• Materiali: PTFE vergine; PTFE modificato (famiglia dei fluoropolimeri)
• Intervallo di temperatura: approx. -240°C a +280°C (dipende da materiale/progetto)
• Pressione massima: 145 psi (10 bar) (dipende dall'applicazione)
• Diametri diaframmi per pompe: tipicamente 50 mm — 400 mm
• Misure nominali diaframmi per valvole: DN8 (1/4 in) — DN150 (6 in)
• Diaframmi per valvole: stampati a iniezione in sala bianca Class 10000 con utensileria di precisione e tracciabilità dei lotti
• Diaframmi per pompe: termoformati (TFM) per resistenza all'abrasione, bassa frizione e funzionamento ad alta frequenza
• Regolamentazione: alcuni gradi disponibili con conformità FDA o USP
• Vantaggi del PTFE modificato: migliore resistenza a fluage ed estrusione rispetto al PTFE vergine mantenendo bassa permeabilità e proprietà criogeniche
