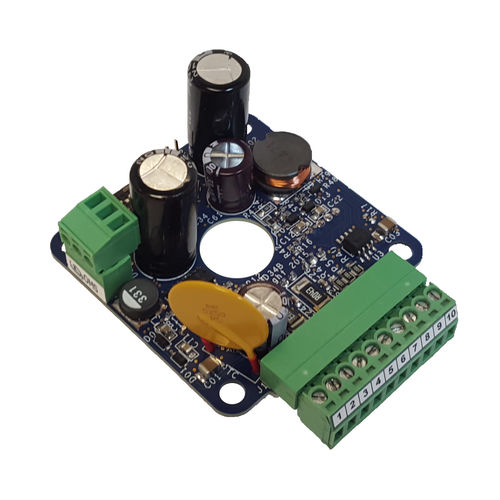

Controllore motore micropasso OMD34b

DCcompattointegrato

L'OMD34b è una nuova e migliorata versione dell'originale OMD34, azionamento avanzato per motori passo-passo a micropasso per motori passo-passo bipolari. Come la versione precedente, questa nuova unità è in grado di effettuare micropassi da mezzo passo a 256 micropassi per passo. I miglioramenti includono una velocità massima di passo 4 volte superiore, dimensioni ridotte, corrente di fase fino a 3,5 Ampere senza dissipatore di calore. Le nuove dimensioni ridotte (2,22" x 2,22") sono montate su una piastra piatta per dissipatore di calore anche se l'OMD34b può essere montato direttamente su un motore della grandezza 23 e supporta un foro passante centrale per l'albero motore di motori a doppio albero o attuatori lineari. Caratteristiche Risoluzione micro-passo da piena a 1/256 micropassi Azionamento del chopper bipolare Singolo ingresso di alimentazione motore da +18V a +80V Fino a 7 Ampere di corrente di fase per motori ad alta coppia di serraggio Risoluzione e corrente di fase selezionabile tramite dip switch Segnali di controllo isolati elettricamente Facilità di cablaggio con connettori a vite Compatto, misura solo 2,22" x 2,22" x 2,22" x 1,4"
