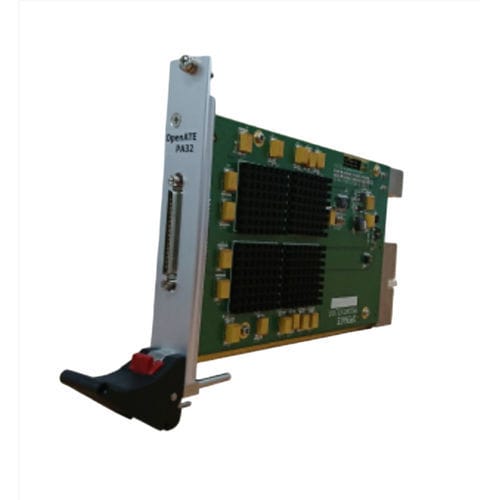

Scheda I/O digitale PA32IX

TTLa 32 I/OPXI

Il PA32IX rappresenta un nuovo livello di prestazioni e capacità per la strumentazione digitale basata su PXI. Ogni scheda può funzionare come sottosistema digitale autonomo o, se necessario, è possibile interconnettere più schede, supportando fino a 512 pin bidirezionali (16 schede). Il PA32IX supporta anche una memoria pattern profonda, offrendo 64 M di memoria vettoriale a bordo con controllo statico della direzione dei pin e con velocità di test fino a 50 MHz. Con la nuova memoria di acquisizione da 64 M, il PA32IX può acquisire 32 canali di log di dati. Caratteristiche Il PA32IX supporta da -0,5 a +3,5 VTH per canale e VIH/VIL per canale. Il PA32IX offre 1, 2 driver TG Edges, 1 strobe TG Edges e supporta quattro formati di dati di azionamento: RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) che consentono di creare una varietà di cicli di bus e forme d'onda per testare prodotti a livello di scheda e di scatola Memoria a bordo Il PA32IX offre 64 M di memoria vettoriale per canale Compatibilità Tutte le schede PXI di OpenATE Interfaces sono conformi alle specifiche PXI 2.0 (emesse nell'agosto 2000) Software Il PA32IX viene fornito con API e Pattern Editor. Pattern Editor è uno strumento software che consente di modificare i modelli di test Applicazione - Acquisizione di pattern digitali - Generazione di pattern digitali - Test di circuiti integrati ibridi e digitali
