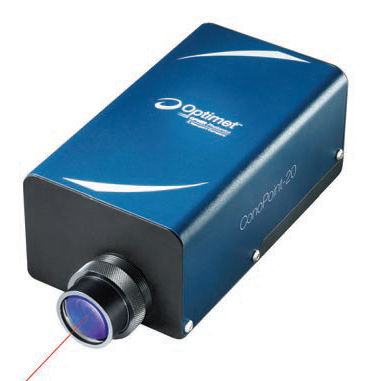

Sensore di distanza ottico ConoPoint-20

analogicodi precisionesenza contatto

Il ConoPoint-20 è l'ultima versione della famiglia di sensori di punti Optimet. Si tratta di un sensore ottico senza contatto per misure di distanza e 3D basato sull'esclusiva tecnologia dell'olografia conoscopica. Il ConoPoint-20 misura la distanza di un singolo punto ad una velocità fino a 20.000 punti/secondo con una precisione fino a sub-micron Capacità Il ConoPoint-20 offre una varietà di obiettivi che consentono varie precisioni, risoluzioni, distanziamenti e campi di misura nello stesso sensore Il ConoPoint-20 offre una varietà di obiettivi che consentono varie precisioni, risoluzioni, distanziamenti e campi di misura nello stesso sensore Tutta l'elaborazione dei dati viene eseguita nella testa di rilevamento Il ConoPoint-20 supporta le modalità di funzionamento con trigger esterno ed interno La comunicazione con il PC avviene tramite interfaccia fisica standard Ethernet protocollo UDP L'integrazione del software è possibile utilizzando un unico file DLL senza driver o configurazioni aggiuntive Il funzionamento di più sensori in parallelo è possibile utilizzando lo switch/HUB Ethernet standard Velocità di misura fino a 20.000 Hz Precisione sub-micronica con obiettivi a breve distanza focale Uscita analogica (opzionale) Modalità di autoesposizione che consente la misurazione di superfici riflettenti alte e basse in tempo reale senza modificare la potenza del laser Misurazione di geometrie complesse, scanalature ripide e angoli fino a ±85° Capacità di integrazione con l'ottica a relè Il sensore può agire come sincronizzatore Master o come Slave sincronizzato da un sistema Capacità OPS (Optimet Position Synchronizer) che registra l'uscita degli encoder e sincronizza la posizione precisa di un massimo di tre assi del sistema insieme alle misure del sensore
