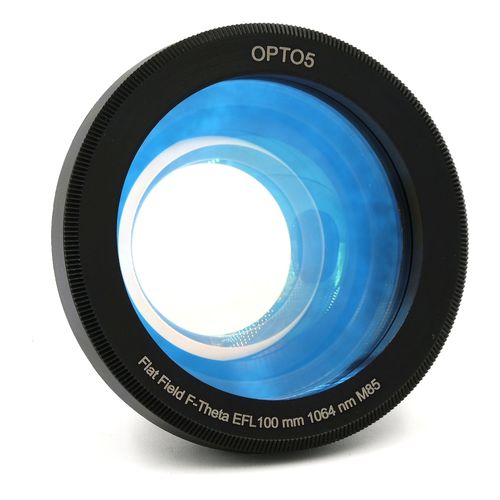

Sistema di lenti F-theta FF 100 1064 M85

ad uso industriale

Un nuovo design ottico per le lenti da incisione laser Serie M85-M55 a campo piatto e doppia flangia - Lenti di scansione con maggiore planarità di campo e doppia flangia Un sistema ottico crea naturalmente una distanza del punto di messa a fuoco dal centro dell'area di messa a fuoco, che è proporzionale alla tangente dell'angolo di incidenza del raggio rispetto all'asse ottico della lente. Tuttavia, nella classica condizione di distorsione f-theta, la distanza tra i punti laser è direttamente proporzionale all'angolo di incidenza del raggio laser. Questo tipo specifico di distorsione della lente è necessario per l'industria dell'incisione laser a causa del controllo analogico presente nelle prime teste di scansione galvanometriche. Assicura una risposta lineare alla tensione di ingresso, garantendo un posizionamento preciso. Il controllo digitale delle teste di scansione è oggi una tecnologia consolidata che utilizza tabelle di correzione look-up dedicate per ottenere la massima precisione nel posizionamento laser. La correzione della distorsione f-theta ideale è solo un aspetto dell'errore totale e viene gestita insieme alla costruzione della tabella dei segnali di posizione del punto laser e di azionamento della testa di scansione. Questo ha portato alla concezione di un nuovo design ottico per le lenti da incisione laser. Durante la fase di ottimizzazione, abbiamo eliminato il vincolo della distorsione f-theta e dato priorità ad altri parametri ottici, quali: - - planarità dell'area di messa a fuoco - - dimensione uniforme dello spot laser nel campo di incisione - - design compatto Oltre alla serie standard f-Theta di OPTO5, offriamo la serie di lenti Flat Field che include un sistema a doppia filettatura (M55/M85) che consente di montarle su teste di scansione con filettatura M55 senza adattatori.
