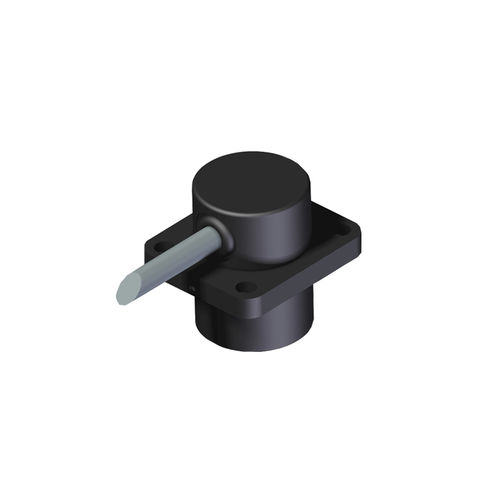

Sensore di posizione lineare OIS22

senza collegamento meccanicomagnetostrittivoottico

OIS22 Sensore di posizione assoluta per cilindri oleodinamici Descrizione generale Per conoscere continuamente la posizione assoluta dello stelo in un cilindro (applicazione di cilindri oleodinamici, ad esempio), Optoi ha sviluppato un sensore a riflessione, basato sulla tecnologia ottica. La piattaforma brevettata si basa su un sensore intelligente, basato su emettitori e ricevitori ottici, combinato ad un robusto codice a barre, che si trova sullo stelo del pistone. Il codice a barre è realizzato secondo a più di 10 anni di esperienza nel settore delle macchine automobilistiche per il mercato industriale e agricolo. Una parte di questa codifica è rilevabile in continuo, durante il movimento del pistone nel cilindro, attraverso opportuni mezzi di rilevazione che di solito sono disposti nel cilindro dell'unità cilindro-pistone I principali vantaggi di questo innovativo metodo di misura, rispetto a quelli tradizionali (magnetostrittivi e potenziometri), sono: l'assenza di manodopera per l'installazione (il sensore può essere semplicemente inserito nell'involucro del cilindro, non nell'asta), l'assenza di contatto della misura (principio della riflessione ottica), l'idoneità per i cilindri di sterzo (che passano attraverso l'asta), la robustezza dell'asta (che può essere solida e non forata) ed infine l'assenza di calibratura/sostituzione facile. In poche parole, una tecnologia plug & play e affidabile Applicazioni Controllo di posizione dei cilindri di sterzo Controllo della posizione dei cilindri di sollevamento Controllo della posizione dei cilindri di inclinazione fatto per Macchine a comando satellitare Macchine agricole Macchine per terreni accidentati Manipolatori, macchine forestali Caratteristiche Il più facile da montare Non invasivo (senza contatto, nessuna foratura ad asta) Installabile anche su cilindri a doppio effetto
