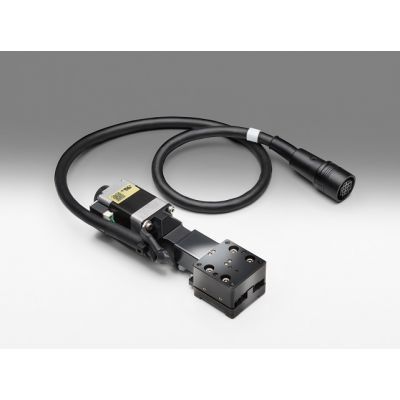

Palcoscenico di piccole dimensioni con motore passo-passo. La dimensione della tavola è di 25x25mm. Ideale per la produzione e le applicazioni sperimentali che richiedono dimensioni significativamente più piccole.
Asse X, asse Z, rotazione e goniometro disponibili.
Il motore passo-passo ad alta precisione è utilizzato per ottenere un posizionamento di precisione.
Nome: Piccola fase motorizzata singola
Peso: 0.2500kgs
Guida
- Controller standard di OptoSigma e cavi compatibili.
- Si prega di selezionare la serie D15RP-CA o la serie MINI-CA-SG a seconda del controller.
Attenzione: -
Corsa: 10mm
Capacità di carico: 19.6N (2.0kg)
Restituisce l'articolo: Questo articolo può essere restituito
Dimensione della fase: 25×25mm
Vite di alimentazione: Diametro della vite a sfera φ3mm, cavo di 1mm
Posizionamento dello scorrevole: Rullo incrociato
Materiale della fase: Acciaio
Finitura: Cromo nero
Risoluzione (piena): 2μm/pulse
Risoluzione (metà): 1μm/pulse
Movimento incrementale minimo (riferimento): 0.2μm
Velocità MAX: 10mm/sec
Precisione di posizionamento: 15μm
Ripetibilità di posizionamento: 3μm
Momento di rigidità / Pitch:10″/N・cm
Moment Stiffness / Yaw:10″/N・cm
Moment Stiffness / Roll:5″/N・cm
Movimento perso:5μm
Gioco:1μm
Parallelismo:30μm
Parallelismo di marcia:20μm
Passo:100″
Imbardata: 60″
Numero di parte del sensore: Micro sensore della foto: GP1S092HCPIF (Sharp Corporation)
Sensore di limite: Fornito (CHIUSO NORMALE)
Sensore di origine: Dotato (NORMALE APRE)
Sensore di origine di prossimità: Nessuno
---
