Obiettivo per microscopio macro PI 640i

di misuraper ispezioneper microscopia

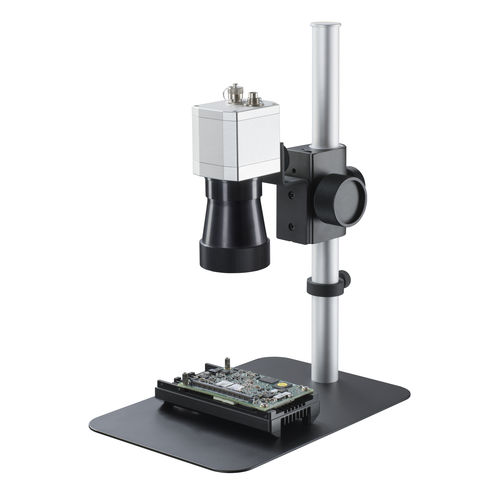

Le lenti del microscopio per la termocamera online PI 640i sono progettate per l’ispezione termica di precisione di schede elettroniche, assemblaggi microelettronici e componenti a livello di chip. Raggiungono risoluzioni spaziali fino a 28 µm. Se abbinato alla termocamera online PI 640i, questo set di microscopio termico è ideale per analisi di laboratorio, sviluppo di prodotti, validazione e analisi dei guasti nei settori dell’elettronica e dei semiconduttori. Il sistema consente un funzionamento a mani libere per eseguire contemporaneamente test, sondaggi e misurazioni della temperatura. Ciò lo rende una scelta ottimale per indagini termiche dettagliate. La distanza di lavoro è impostata tra 80 e 100 mm, il che garantisce una messa a fuoco stabile e condizioni di misurazione costanti. La risoluzione del rilevatore VGA è di 640 × 480 pixel e il passo dei pixel è di 17 µm, ottimizzato per la radiazione infrarossa a onde lunghe (8–14 µm). Ciò assicura un’elevata qualità dell’immagine, un basso rumore termico e una risoluzione termica fino a 80 mK. Con un campo visivo di misura (MFOV) minimo di soli 3 × 3 pixel, il microscopio termico PI 640i è in grado di misurare con precisione la temperatura su bersagli molto piccoli. In questo modo si evitano gli errori tipici causati dagli effetti di ponte termico che possono verificarsi con i sensori a contatto. Frequenze di aggiornamento fino a 125 Hz consentono l’analisi di rapidi cambiamenti termici, come quelli generati dai diodi laser pulsati o dai componenti elettronici a commutazione rapida. La confezione include ottiche per microscopio intercambiabili progettate in Germania, un supporto di montaggio di precisione e il software optris PIX Connect che non richiede alcuna licenza. Questo software supporta pienamente gli SDK per Windows e Linux. Accessori aggiuntivi, tra cui lenti intercambiabili, interfacce per processi industriali,
