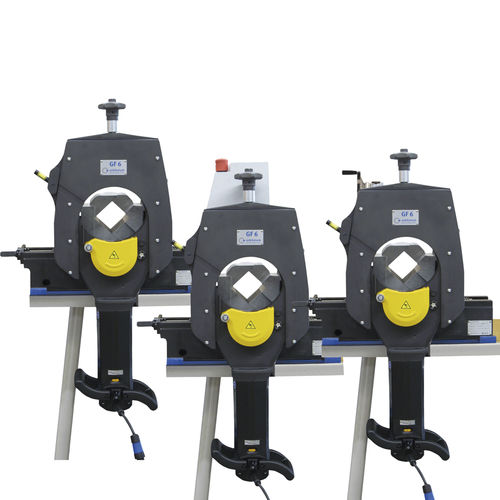

Troncatrice-smussatrice a motore GF

portatile

Panoramica
Tagli perpendicolari, privi di bave e senza deformazione per la preparazione alla saldatura. Adatta a tubi a parete spessa. Processo di taglio planetario a freddo che preserva la struttura del materiale. Disponibile con modulo di avanzamento manuale (MVM) o automatico (AVM); opzione smussatura integrata.

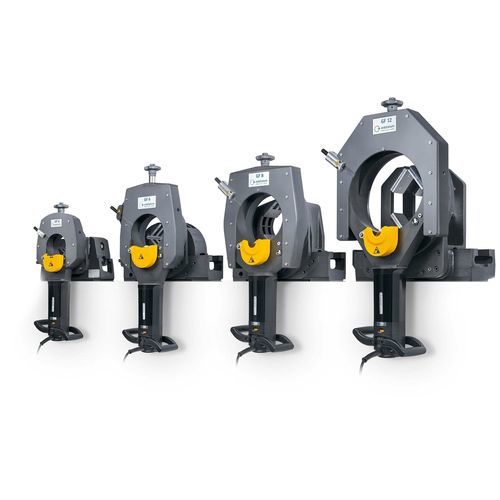

Varianti

• GF 4 (MVM / AVM)
• GF 6 (MVM / AVM)
• GF 8 (MVM / AVM)
• GF 12 (MVM / AVM)

Diametro esterno tubo

• GF 4: DE 12,00 – 120,00 mm; Spessore parete 1,00 – 9,00 mm
• GF 6: DE 21,30 – 168,30 mm; Spessore parete 1,50 – 15,00 mm
• GF 8: DE 114,00 – 230,00 mm; Spessore parete 2,00 – 10,00 mm
• GF 12: DE 154,00 – 325,00 mm; Spessore parete 2,00 – 10,00 mm

Peso macchina

• GF 4: 61,3 kg
• GF 6: 92,7 kg
• GF 8: 102,5 kg
• GF 12: 138,6 kg

Funzioni chiave e vantaggi

• Preparazione alla saldatura: Taglio planetario per estremità prive di bava e perpendicolari; smussatura integrata opzionale adatta a saldatura orbitale e processi automatizzati.
• Produttività: Tagli in pochi secondi per ridurre i tempi ciclo; rapido adeguamento alle dimensioni dei tubi per ridurre i tempi di set-up.
• Opzioni di avanzamento: AVM – avanzamento automatico per funzionamento continuo e forza di avanzamento costante; MVM – avanzamento manuale con volantino per tagli controllati.
• Sicurezza ed ergonomia: Impugnatura motore ergonomica, spegnimento automatico a fine taglio, inserti ganasce in acciaio inox contro la corrosione.
• Compatibilità materiali: Acciaio inox, rame, alluminio, plastica, ghisa e leghe ad alte prestazioni (es. Hastelloy®, P91); gamma di velocità 40–215 giri/min.
• Manutenzione e affidabilità: Utensili a lunga durata, design che facilita la manutenzione e tecnologia consolidata.

Caratteristiche / specificazioni tecniche

• Serie: GF (GF 4, GF 6, GF 8, GF 12)
• Principio di taglio: taglio planetario (taglio a freddo)
• Smussatura integrata: parallela o separata dal taglio
• Sistemi di avanzamento: AVM = avanzamento automatico; MVM = avanzamento manuale
• Gamma di velocità: 40–215 giri/min
• Materiali lavorabili: acciaio inox, rame, alluminio, plastica, ghisa, leghe ad alte prestazioni
• Range DE / spessori: vedere blocco Diametro esterno tubo
• Peso macchina: vedere blocco Peso macchina
• Sicurezza: spegnimento automatico, impugnatura ergonomica, inserti ganasce inox
• Produttività: laser a linea integrato, rapido adeguamento alle dimensioni dei tubi
• Manutenzione: design facilitato per la manutenzione, accoppiamento rapido per cavo rotante
