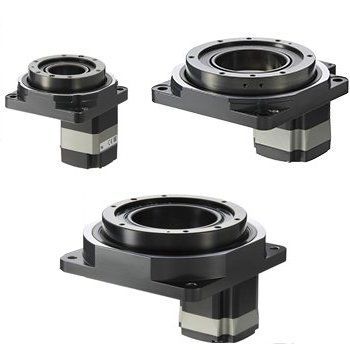

Attuatore rotativo DGII series

elettricointegratodi precisione

La serie DGII è una linea di prodotti che combina una tavola rotante cava ad alta rigidità con un motore passo-passo ad anello chiuso e un driver della serie AZ con encoder assoluto AlphaStep. Il sistema mantiene la facilità d'uso di un motore passo-passo, pur consentendo un posizionamento estremamente preciso di carichi a grande inerzia. - L'attuatore e il motore passo-passo integrati semplificano la progettazione - Facile impostazione del punto di partenza e ritorno al punto di partenza senza bisogno di sensori - Tavola di uscita cava di grande diametro - Il motore passo-passo offre prestazioni eccellenti - Agile reattività - Stabilità a basse velocità - Senza messa a punto Elevata precisione di posizionamento - Senza contraccolpi - Precisione di posizionamento ripetitivo ±15 sec - Movimento perso 2 minuti d'arco Nota: la precisione di posizionamento ripetitivo è misurata a temperatura costante (temperatura normale) con un carico costante. La tavola di uscita cava e di grande diametro consente di semplificare il cablaggio e le tubazioni Il foro cavo di grande diametro (foro passante) contribuisce a ridurre la complessità del cablaggio e delle tubazioni, semplificando così la progettazione dell'apparecchiatura. Il meccanismo di riduzione a ingranaggi impiega ingranaggi di precisione e un meccanismo di regolazione proprietario che elimina il gioco. La precisione del posizionamento ripetitivo da una singola direzione è di ±15 secondi, mentre la perdita di movimento in un'operazione di posizionamento da due direzioni è di 2 minuti d'arco. Queste caratteristiche rendono la serie DGII la scelta ideale per le applicazioni in cui è necessario un posizionamento preciso. La tavola di uscita cava è integrata con un cuscinetto a rulli incrociati ad alta rigidità*. La struttura migliora il carico di spinta e il carico di momento ammissibili, mantenendo una coppia elevata.
