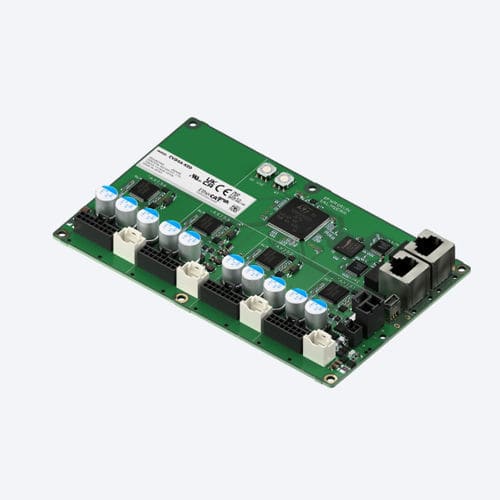

Comando di motore DC CVD

passo-passo a 2 fasipasso-passo a 5 fasi

Ingresso DC, compatibile EtherCAT, controllo a 4 assi. Compatto, leggero, cablaggio ridotto, salvaspazio. Utilizzabile con motori a 2 fasi/5 fasi e attuatori elettrici. Capace di funzionamento sincrono tramite comunicazione EtherCAT. Dotato di acquisizione informazioni encoder, controllo automatico del freno elettromagnetico, ecc. Caratteristiche principali: - I segnali di I/O sono consolidati in un unico cavo di comunicazione EtherCAT. Il cablaggio per la comunicazione a 4 assi, l’alimentazione, ecc. sono integrati in un unico driver. - Riduce le ore di lavoro per il cablaggio e diminuisce i problemi dovuti a cablaggi errati. - Gestione integrata delle informazioni sul dispositivo, comprese quelle sul motore, mediante l’utilizzo di un master EtherCAT. - Il collegamento in cascata consente una riduzione del cablaggio. - Installazione salvaspazio grazie al connettore angolare. - Cablaggio semplice: le posizioni dei connettori sono concentrate su due lati. - Cover del driver (venduta separatamente) per impedire la caduta di oggetti estranei, conforme a IP20. Compatibilità e controllo: - Motori e attuatori a 2 fasi/5 fasi possono essere controllati da un unico driver, riducendo scorte e costi di gestione. - Controllo sincrono possibile tramite comunicazione EtherCAT. Funzioni avanzate: - Acquisizione informazioni encoder: la deviazione della posizione può essere rilevata dal driver ed essere emessa come segnale in uscita senza la necessità di un controllore host. - Monitoraggio posizione e velocità effettive del motore tramite software MEXE02. - Non sono necessari contatori ad alta velocità, riducendo il costo del controllore host. - Segnali in uscita inviati al controllore host tramite EtherCAT. Controllo automatico del freno elettromagnetico e alimentazione: - Non è necessario un circuito di controllo del freno elettromagnetico, riducendo i tempi di programmazione e cablaggio. Alimentazione ai sensori: - Il driver può fornire alimentazione ai sensori. Funzioni di allarme e informazione: - Uscita allarme di deviazione eccessiva della posizione (stepout motore), allarme di surriscaldamento, ecc. - Messaggi informativi su temperatura driver, sovratensione, sottotensione, monitorabili tramite EtherCAT. - Separazione tra alimentazione principale e di controllo: possibile aggiungere relè di sicurezza esterno per interrompere l’alimentazione principale, mantenendo il monitoraggio tramite EtherCAT. - Funzione di soppressione della corrente di spunto dell’alimentazione principale. Software di supporto MEXE02: - Gestione da PC: impostazione/modifica dati di funzionamento, parametri, teaching, monitoraggio stati. - Funzioni: impostazione parametri, monitor stato assi, monitor I/O, funzionamento a distanza, oscilloscopio, salvataggio forme d’onda, diagnosi e manutenzione (monitor allarme, informazioni unità, stato). Combinabilità: - Collegamento di 4 motori con corrente di ingresso 0,5~3,0 A (max 12 A per driver). - Combinabile con motori vacuum (verificare condizioni). Motori passo-passo (alimentazione DC) compatibili: - Serie PKP (2 fasi): PKP203D06A2, PKP213D05■, PKP214D06■, PKP22□D15■, PKP23□D15■, PKP23□D23■, PKP24□D08■2, PKP24□D15■, PKP24□D23■, PKP25□D28■A2, PKP26□D14■2, PKP262FD15A, PKP26□D28■ - Serie PKP/PK (5 fasi): PKP52□MN03, PKP52□N03, PKP52□MN07, PKP52□N07, PKP52□N12, PKP54□MN, PKP54□N18■, PKP56□FMN, PKP56□FN24■2, PK513, PK52□P, PK52□H, PK54□, PK56□*2 Attuatori elettrici (alimentazione DC) compatibili: - Serie DH: DHM28PAK2, DHM42PAK - Serie DRLII: DRLM20, DRLM28, DRLM42, DRLM60 Linea di prodotti: - CVD4ABR-KED: Versione angolare con piastra di montaggio (24 VDC) - CVD4A-KED: Senza piastra di montaggio (24 VDC) - CVD4AR-KED: Angolo destro senza piastra di montaggio (24 VDC) Caratteristiche / Specifiche tecniche: - Compatibilità EtherCAT - Controllo a 4 assi - Alimentazione: 24 VDC - Corrente ingresso motori: 0,5~3,0 A per asse (max 12 A per driver) - Supporto encoder incrementale - Funzioni di allarme e monitoraggio avanzate - Software di supporto MEXE02 incluso - Installazione salvaspazio, cablaggio ridotto - Protezione IP20 (con cover opzionale)
