Relè di monitoraggio della temperatura con comunicazione Modbus RS485
Il relè di protezione della temperatura TR-42 è stato creato come accessorio di grande importanza per trasformatori MT trifase con isolamento in aria o resina, come protezione da pericolose temperature eccessive nella bobina isolante, nell'avvolgimento e per gestire il intervento di ventole di raffreddamento. . La temperatura viene rilevata da 3 o 4 rivelatori termici PT 100 DIN 43760 PT, tre dei quali si trovano nelle bobine del trasformatore, il quarto nel nucleo.
Caratteristiche
• Visualizzazione della temperatura effettiva del 4 RST
• Visualizzazione e memorizzazione della massima temperatura di ciascun RST
• 3 contatti di uscita programmabili da 0° a 220°C livello 1, livello 2 e controllo VENTOLA (FAN)
• Modalità ventola automatica e "Sempre attiva"
• Allarme di guasto TR-42 o sconnessione PT 100
• Avvio automatico della ventola ogni settimana (protezioni dei cuscinetti)
• Porta di comunicazione isolata RS-485 (solo modello TR-42C1)
Comunicazione
Le capacità di comunicazione sono disponibili nel TR-42C1 collegando la porta RS-485 in una rete controllata da un dispositivo supervisore (PC). Il protocollo utilizzato è Modbus RTU. Le connessioni devono essere realizzate con fili intrecciati schermati.
Funzioni e segnali

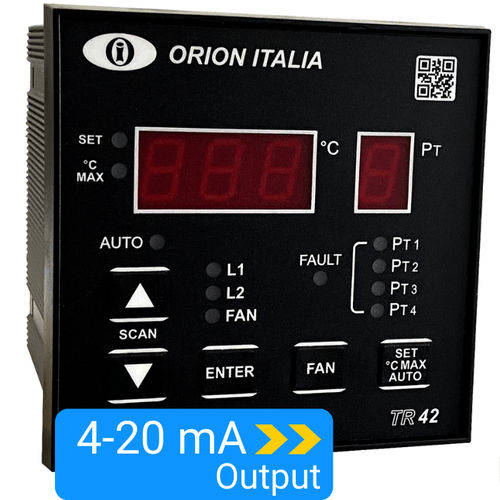

SCHERMO: Sul display “TEMPERATURA °C” (3 cifre) è possibile osservare il valore della temperatura e programmare le impostazioni; attraverso il display “SENSORE" (1 cifra) si può vedere il corrispondente Pt Canale.
