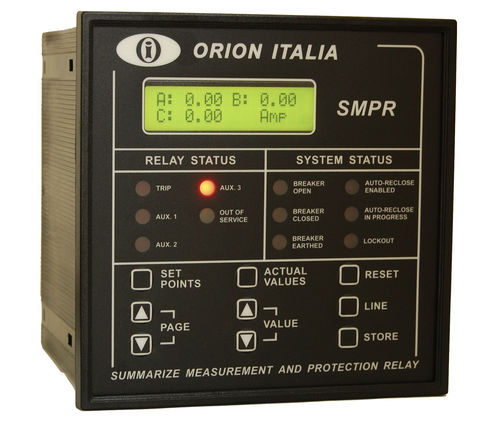

Progettato per misurare le correnti RMS di linea e di terra e fornire tensioni RMS in condizioni normali o in presenza di disturbi. Queste informazioni vengono elaborate internamente dal microprocessore, per eseguire le azioni di protezione definite dall'utente in base agli standard ANSI, IAC o IEC. Vengono inoltre segnalate le condizioni operative dell'interruttore o del sezionatore.
Porta di comunicazione Ethernet (Modbus TCP / IP)
(27) Sottotensione
(32) Potenza direzionale
(37) Sottocorrente
(46) Corrente di sequenza negativa
(47) Tensione sequenza di fase
(50) Sovracorrente istantanea di fase
(50N / 50G) Sovracorrente istantanea di terra
Soglia di allarme per sovraccarico
(51) Sovracorrente di fase a tempo inverso
(51N / 51G) Sovracorrente di terra a tempo inverso
Curve ANSI, IAC o IEC / BS142 incluse:
leggermente inversa
normalmente inversa
molto inversa
estremamente inversa
tempo indipendente
(55) Fattore di potenza
(59) Sovratensione
(68) Uscita di blocco
(81) Sottofrequenza e sovrafrequenza
(86) Lockout
KA accumulati per fase dell’interruzione dell’interruttore
