Trasformatore di potenza TARD

in resinatrifasesu guida DIN

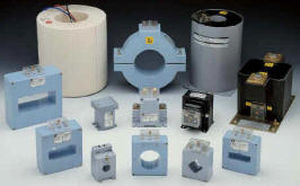

TARD Trasformatori di corrente Accessori della famiglia RD Current Transformer Leakage Currents - Orion Italia I trasformatori toroidali (TARD) possono essere combinati con la famiglia di relè differenziale di terra per rilevare cali di corrente dovute alla perdita di isolamento del terreno. Il TARD deve essere installato in modo che tutti i cavi attivi passino attraverso le sue finestre (L1, L2, L3, N). Ciò significa che qualsiasi schermo o voce non deve passare attraverso. Ciò garantisce che L'RD riceva un segnale proporzionale alla somma vettoriale delle linee e delle correnti neutre. L'isolamento della bobina secondaria è garantito da un test di 2,5 kV alla frequenza principale per 1 minuto. I TARD sono realizzati in materiali magnetici altamente permeabili e sono disponibili con diametri interni da 35 mm a 210 mm in formato chiuso o aperto, consentendo l'installazione su barre e cavi fino a dimensioni considerevoli. La custodia è realizzata con coperture isolanti e ignifughe, fornite di accessori per il fissaggio su guide DIN. Il collegamento tra RD e TARD deve essere realizzato con cavi schermati intrecciati. La lunghezza della connessione deve essere il più corta possibile e inoltre lontana dai cavi di alimentazione e da altri dispositivi che potrebbero causare rumori elettromagnetici.
