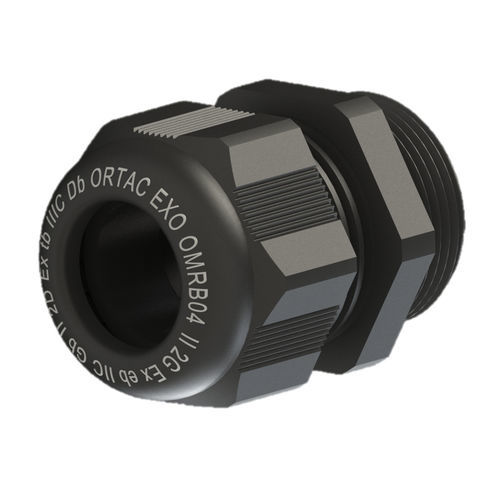

Pressacavo in PA6 ExO series

IP68antideflagranteper area pericolosa

Panoramica del prodotto
Ex-e Black EX - pressacavi PG e filettatura lunga della serie ExO. Pressacavi antideflagranti in poliammide (PA6) di colore nero (RAL 9005) progettati per cavi non schermati e certificati per ambienti pericolosi.

Dettagli (tabella)
Tipo : Serie ExO (pressacavo antideflagrante in poliammide)
Codice di protezione : II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Certificato : IEP 20 ATEX 0750 X, ATEX, ROHS, CE, PT, TUV
Corpo pressacavo : Poliammide PA6
Filettatura di collegamento : PG (DIN 40430)
Colore : Nero (RAL 9005)
Norma : EN 60079-0, 60079-7, 60079-31
Classe di protezione : IP68 5 Bar
Intervallo di temperatura : -30 °C +100 °C
Area di applicazione : ZONE1, ZONE2, ZONE21, ZONE22, Gruppi gas IIA, IIB, IIC
Tipo di cavo : Non schermati

Taglie PG (tabella)
Intestazione: AG | Codice Nero | H (mm) | GL (mm) | Chiave | Intervallo di serraggio mm
PG-7 | ExOXXORB 01 | 24 | 8 | 15 | 3 - 6,5
PG-9 | ExOXXORB 02 | 28 | 8 | 19 | 4 - 8
PG-11 | ExOXXORB 03 | 29 | 8 | 22 | 5 - 10
PG-13.5 | ExOXXORB 04RS | 29 | 9 | 24 | 4 - 10
PG-13.5 | ExOXXORB 04 | 29 | 9 | 24 | 6 - 12
PG-16 | ExOXXORB 05 | 33 | 9 | 27 | 10 - 14
PG-21 | ExOXXORB 06 | 38 | 11 | 33 | 13 - 18
PG-21 | ExOXXORB 06/9-17 | 38 | 11 | 33 | 9 - 17
PG-29 | ExOXXORB 07 | 41 | 11 | 42 | 18 - 25
PG-36 | ExOXXORB 08 | 51 | 11 | 53 | 22 - 32
PG-42 | ExOXXORB 09 | 53 | 11 | 60 | 30 - 38
PG-48 | ExOXXORB 10 | 55 | 14 | 65 | 34 - 44

Filettatura lunga (tabella)
Intestazione: AG | Codice Nero | H (mm) | GL (mm) | Chiave | Intervallo di serraggio mm
PG-7 | ExOXXORBL 01 | 24 | 15 | 15 | 3 - 6,5
PG-9 | ExOXXORBL 02 | 28 | 15 | 19 | 4 - 8
PG-11 | ExOXXORBL 03A | 29 | 10 | 22 | 5 - 10
PG-11 | ExOXXORBL 03 | 29 | 15 | 22 | 5 - 10
PG-13.5 | ExOXXORBL 04RS | 29 | 15 | 24 | 4 - 10
PG-13.5 | ExOXXORBL 04 | 29 | 15 | 24 | 6 - 12
PG-16 | ExOXXORBL 05 | 33 | 15 | 27 | 10 - 14
PG-21 | ExOXXORBL 06 | 38 | 15 | 33 | 13 - 18
PG-21 | ExOXXORBL 06/9-17 | 38 | 15 | 33 | 9 - 17

Specifiche tecniche

• Tipo: Serie ExO, pressacavo antideflagrante in poliammide (PA6)
• Codice di protezione: II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
• Certificati: IEP 20 ATEX 0750 X, ATEX, ROHS, CE, PT, TUV
• Filettatura di collegamento: PG (DIN 40430)
• Colore: Nero (RAL 9005)
• Norme: EN 60079-0, EN 60079-7, EN 60079-31
• Classe di protezione: IP68 fino a 5 Bar
• Intervallo di temperatura: -30 °C a +100 °C
• Aree di applicazione: ZONE1, ZONE2, ZONE21, ZONE22; Gruppi gas IIA, IIB, IIC
• Tipo di cavo: Cavi non schermati
• Varianti disponibili: Versioni PG e filettatura lunga, taglie PG-7 a PG-48 con rispettivi intervalli di serraggio
