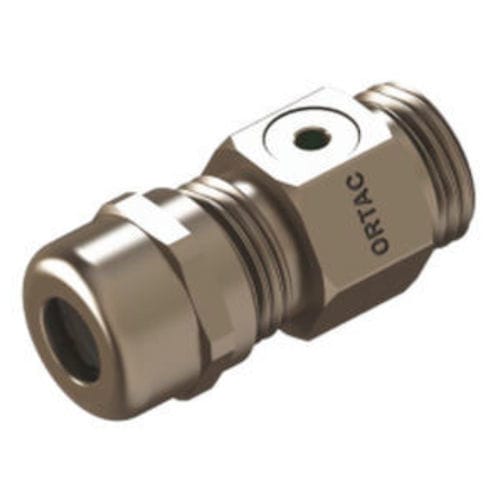

Pressacavo di aerazione OMBVG01

in poliammidein ottonein ottone nichelato

Nome del prodotto
Pressacavo di ventilazione – Ottone / Acciaio inossidabile (AISI 303/316L) con elemento di sfiato idrofobico e protezione IP68.

Materiali e componenti
Dado: ottone nichelato o acciaio inossidabile (AISI 303/316L)
Anello di tenuta: TPV
Corpo pressacavo: ottone nichelato o acciaio inossidabile (AISI 303/316L)
Supporto cavo: poliammide PA6 V2
O-ring: NBR / EPDM
Parte di ventilazione: copolimero acrilico su supporto in nylon (idrofobico - oleofobico)
Filettatura di collegamento: metrico (EN 60423) e PG (DIN 40430)
Classe di protezione: IP68
Intervallo di temperatura: -20 °C a +100 °C e -30 °C a +150 °C (varianti)

Vantaggi

• Equilibra la pressione interna ed esterna per evitare deformazioni dell'involucro
• Previene la condensa e riduce il rischio di corrosione all'interno degli involucri
• Combina la funzione di pressacavo con la ventilazione
• Estende la vita utile dei componenti elettronici mantenendo il clima interno
• Elevati flussi d'aria mantenendo la resistenza all'ingresso d'acqua
• Protezione contro le vibrazioni
• Montaggio rapido e semplice in loco
• Elevata protezione del cavo e resistenza chimica
• Disponibile in più dimensioni e gamme di serraggio

Applicazioni

• Involucri industriali ed elettronici
• Apparecchiature per energia eolica e solare
• Illuminazione, settore food & beverage
• Sistemi automotive e di automazione
• Apparecchiature ferroviarie

Tabella tecnica (pressacavi di ventilazione metrico / PG)
Intestazione: Filetto AG; Codice Ottone; Codice Acciaio; H (mm); GL (mm); Chiave (mm); Campo di serraggio (mm); Diametro foro (mm); Flusso d'aria medio l/h; Infiltrazione d'acqua (bar)
M 12 x 1,5; OMBVG01; OMSVG01; 31,5; 6; 17; 4-8; 12,30; 70; 0,1
M 12 x 1,5; OMBVG01L; OMSVG01L; 31,5; 8; 17; 4-8; 12,3; 70; 0,1
M 16 x 1,5; OMBVG02R; OMSVG02R; 31,5; 6; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02RL; OMSVG02RL; 31,5; 8; 17; 4-8; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02; OMSVG02; 33,5; 6; 20; 5-10; 16,3; 70; 0,1
M 16 x 1,5; OMBVG02L; OMSVG02L; 33,5; 8; 20; 5-10; 16,3; 70; 0,1
M 20 x 1,5; OMBVG03; OMSVG03; 35; 8; 22; 6-12; 20,3; 70; 0,1
PG7; OPBVG01; OPSVG01; 31,5; 6; 17; 4-8; 13; 70; 0,1
PG7; OPBVG01L; OPSVG01L; 31,5; 8; 17; 4-8; 13; 70; 0,1
PG9; OPBVG02; OPSVG02; 31,5; 6; 17; 4-8; 15,5; 70; 0,1
PG9; OPBVG02L; OPSVG02L; 31,5; 8; 17; 4-8; 15,5; 70; 0,1
PG11; OPBVG03; OPSVG03; 33,5; 6; 20; 5-10; 19; 70; 0,1
PG11; OPBVG03L; OPSVG03L; 33,5; 8; 20; 5-10; 19; 70; 0,1
PG13,5; OPBVG04; OPSVG04; 35; 6,5; 22; 6-12; 21; 70; 0,1
PG13,5; OPBVG04L; OPSVG04L; 35; 8; 22; 6-12; 21; 70; 0,1

Specifiche tecniche

• Materiali: dado e corpo in ottone nichelato o acciaio inossidabile (AISI 303/316L)
• Anello di tenuta: TPV
• Supporto cavo: poliammide PA6 V2
• O-ring: NBR o EPDM
• Elemento di ventilazione: copolimero acrilico su supporto in nylon (idrofobico - oleofobico)
• Norme filettatura: metrico (EN 60423) e PG (DIN 40430)
• Protezione: IP68
• Intervalli di temperatura: -20 °C a +100 °C e -30 °C a +150 °C a seconda della variante
• I campi di serraggio e i flussi variano a seconda del modello
• Valori di infiltrazione d'acqua: circa 0,1 bar (dipende dal modello)
