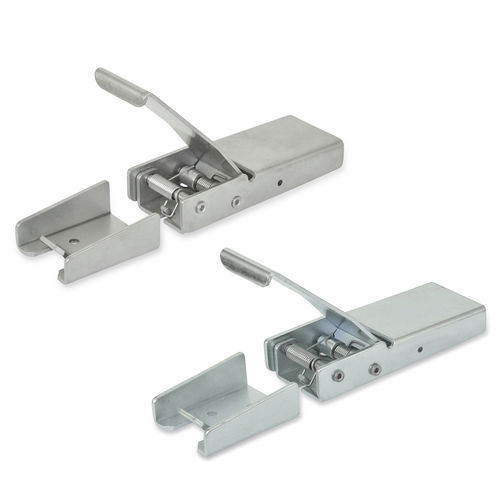

Nottolino a leva GN 8330

in acciaioin acciaio inossidabile

Le caratteristiche importanti dei morsetti GN 8330 del gancio sono funzionalità e disegno superiori. Il meccanismo integrato della molla tiene la leva di bloccaggio ed il gancio di pressione nella posizione aperta e permette il funzionamento che non richiede sforzo. Una volta che il centro guasto è oltrepassato, l'elasticità delle parti della lamiera sottile indurrà il morsetto del gancio a chiudersi. Nella posizione premuta, il gioco richiesto del foro del trivello è m2. Con il colpo W del gancio di pressione, gli elementi da collegare possono essere tirati insieme durante la pressione. Il meccanismo di bloccaggio può essere assicurato via il foro del trivello per mezzo delle spine caricate a molla. Le guarnizioni del cavo possono anche essere fissate via d2. La forza di ritegno data nella tabella è un valore di guida per il carico di tensione potenzialmente statico di sforzo che si comporta sul morsetto del gancio. Secondo gli stati di uso (per esempio una volta esposto alle vibrazioni o all'effetto di scossa), la forza di ritegno può essere alterata.
