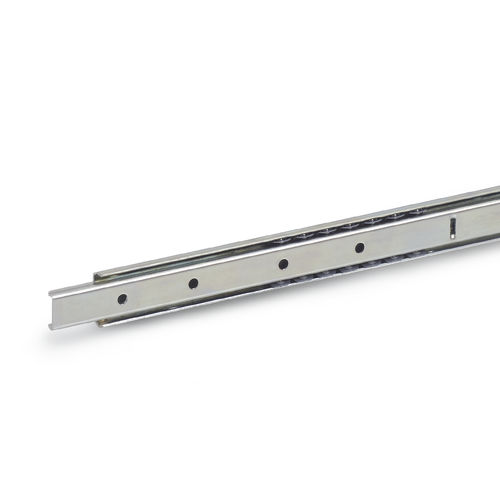

Slitta lineare telescopico GN 1400

a estensione parzialea bigliein acciaio zincato

Le guide telescopiche GN 1400 sono installate verticalmente e a coppie. La corsa raggiunge ≈ 75 % della lunghezza nominale l1 (estensione parziale). Con il tipo A senza battuta in gomma, i finecorsa sono in acciaio, il che impedisce che la slitta venga inavvertitamente estratta o staccata. Se si verificano carichi statici o dinamici maggiori nella direzione di estrazione, essi devono essere assorbiti da elementi di arresto esterni. Le guide telescopiche sono fornite in coppia. Possono essere installate sulla prolunga sia sul lato sinistro che sul lato destro grazie alla meccanica. Tutti i fori di montaggio sono facilmente raggiungibili senza fori ausiliari aggiuntivi. Sono mostrati solo i fori di montaggio, ma possono essere presenti altri fori relativi alla produzione.
