Pinza di traino a molla GN 9190

con scanalature a forma di Tmeccanica

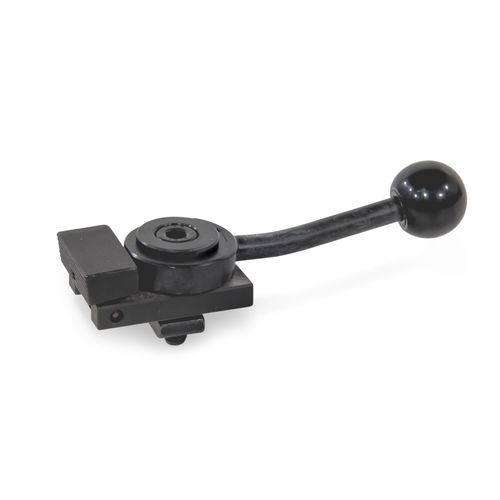

Con le morse laterali GN 9190, i pezzi vengono bloccati con una ganascia girevole. La forza di serraggio agisce lateralmente e dall'alto per tirare verso il basso il pezzo e bloccarlo contro le battute fisse e la superficie di appoggio. La corsa di serraggio della ganascia risulta dal movimento di rotazione della leva a camma eccentrica. Quando la leva viene rilasciata, la ganascia di bloccaggio viene riportata indietro dalla forza della molla. L'altezza complessiva ridotta delle ganasce laterali permette la lavorazione di tutta la superficie del pezzo. Le morse laterali possono essere avvitate direttamente, ad esempio in una piastra di montaggio, o fissate alle tavole della macchina con scanalature a T. Inoltre, possono essere montati in qualsiasi posizione perpendicolare alla scanalatura a T utilizzando i blocchi di supporto scanalati GN 9190.3, disponibili come accessorio.
