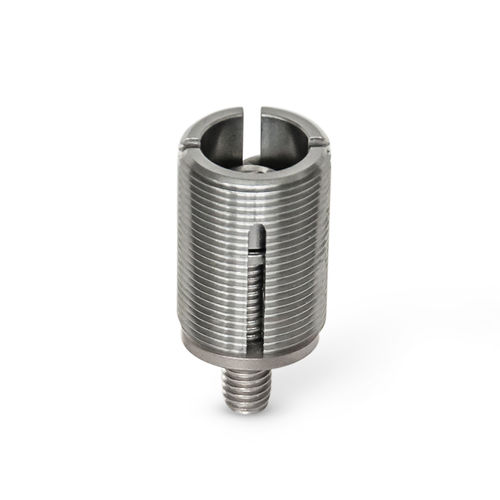

Piede di livellamento GN 355.2

di macchinain acciaio inossidabilefilettato

Gli elementi di livellamento in acciaio inox GN 355.2 sono utilizzati per il livellamento e la regolazione in macchine e attrezzature. Sono composti da una vite di livellamento, una vite a brugola con disco e una rondella sferica. La vite di livellamento e la rondella sferica sono collegate insieme in modo permanente. Il diametro esterno della rondella sferica d4 è più piccolo del diametro dell'anima del filetto d1, rendendo così possibile il montaggio anche quando la sede è inaccessibile. Dopo aver effettuato la regolazione con gli attrezzi di montaggio GN 355.1 disponibili come accessorio, la vite viene serrata saldamente facendo allargare la vite di livellamento e la rondella sferica e in questo modo viene assicurata contro la torsione nel foro filettato. I valori per w e x indicati nella tabella e per la capacità di carico statico sono da considerarsi come valori di riferimento che possono variare a seconda della situazione prevalente. In generale, non costituiscono una garanzia di condizione. L'utente deve determinare se il prodotto è adatto allo scopo previsto.
