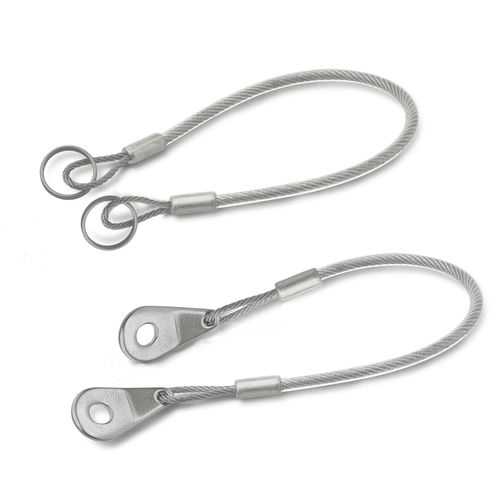

I cavi di ritenuta in acciaio inox GN 111.8 sono disponibili in 3 diversi tipi e possono quindi essere utilizzati in una vasta gamma di applicazioni, ad esempio per la protezione dalle perdite o come cavi di collegamento e di montaggio.
Grazie alla scelta dei materiali, i cavi di ritenuta in acciaio inossidabile sono adatti all'uso in ambienti altamente corrosivi.
Alla consegna i portachiavi sono già montati sul cavo di ritenuta in acciaio inox. Con il tipo A, entrambi gli anelli hanno lo stesso diametro d1.
Per tutti i tipi gli anelli sono invertiti lateralmente e fissati parallelamente l'uno all'altro, cosa che non è interamente considerata nel disegno semplificato. I valori di carico indicati nella tabella sono valori indicativi non vincolanti ed escludono qualsiasi responsabilità.
Il tipo A e il tipo B sono ideali per i perni di bloccaggio a sfera e i perni di bloccaggio con bloccaggio assiale.
* - GN 113.11, GN 113.12 per perno Ø 5, Ø 6
- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 113.30, GN 214.2, GN 214.3, GN 214.6 per perno Ø 5, Ø 6, Ø 8
- GN 113.5, GN 113.6, GN 114.2, GN 114.3, GN 114.6, GN 124.1, GN 124.2 per tutti i diametri di pin
** - GN 113.11, GN 113.12, GN 314 per perno Ø 8, Ø 10, Ø 12
- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 113.30, GN 214.2, GN 214.3, GN 214.6 per perno Ø 10, Ø 12, Ø 16, Ø 20, Ø 25
*** - GN 113.11, GN 113.12, GN 314 per perno Ø 16, Ø 20, Ø 25
---
