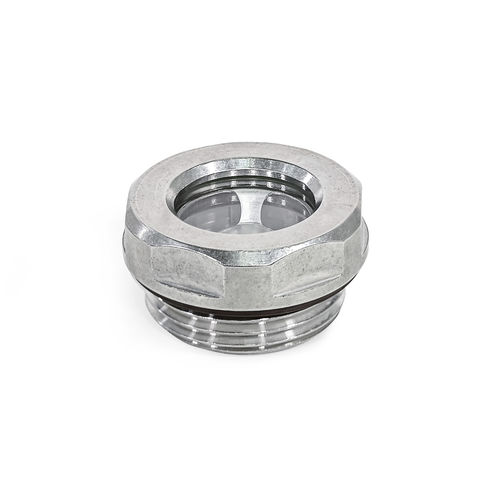

Il vetro robusto e antigraffio della spia dell'olio GN 743.10 è sigillato ai bordi da un O-ring. L'effetto di tenuta è indipendente dalla pressione assiale. Grazie ai materiali utilizzati, le spie possono essere utilizzate anche in ambienti particolarmente aggressivi.
Il diametro esterno delle spie di livello dell'olio con esagono incassato corrisponde ai fori di montaggio dei raccordi per tubi secondo la norma DIN 3852.
La guarnizione esterna è inserita in una scanalatura radiale. Inoltre, questa scanalatura impedisce alla guarnizione di essere espulsa quando la spia viene serrata.
Gli indicatori di livello dell'olio GN 743.10 possono essere utilizzati su serbatoi pressurizzati. Sono disponibili test sulla pressione massima.
Istruzioni di montaggio:
Per il montaggio su pareti di spessore inferiore a 4 mm, utilizzare un dado di montaggio GN 7430.
---
