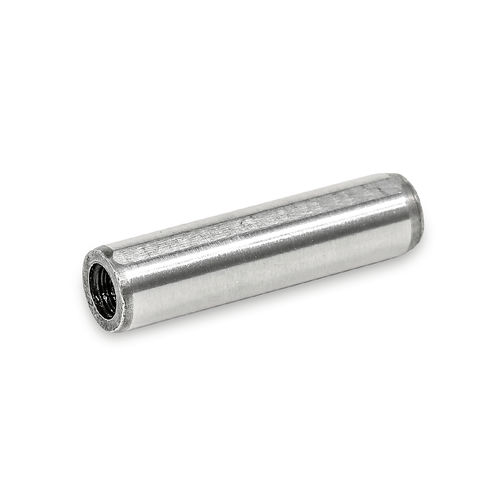

Coppiglia cilindrica DIN 7979

in acciaiodi sicurezzaISO

I perni di riferimento DIN 7979 collegano, fissano e posizionano le parti della macchina. Vengono utilizzati in combinazione con i fori ciechi. Il gradino di centraggio aiuta a pressare il pezzo. La sezione piatta libera riduce l'aria intrappolata, facilitando l'inserimento e la rimozione. Il perno di riferimento può essere rimosso attraverso la filettatura interna utilizzando un estrattore o un martello scorrevole. La svasatura di protezione d3 protegge la filettatura da eventuali danni durante l'installazione. Le dimensioni sono conformi alla norma ISO 8735. In combinazione con un foro di posizionamento H7 è possibile ottenere un accoppiamento di transizione.
