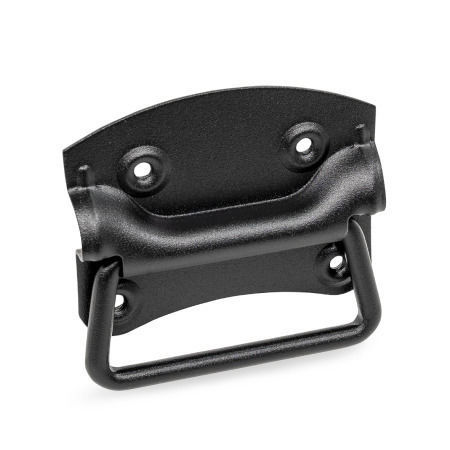

Impugnatura staffa GN 3136

rotanteribaltabileda trasporto

Descrizione del prodotto
Le maniglie ribaltabili GN 3136 sono impiegate per estrarre cassetti e sollevare scatole e contenitori. Durante l'uso, la maniglia girevole appoggia sulla carcassa in lamiera a circa 90° e ritorna in posizione di riposo per gravità.

Note di progettazione
La costruzione tramite pezzi sagomati e piegati può comportare tolleranze maggiori; è opportuno prevedere adeguate misure di compensazione nel progetto dell'insieme.

Materiali e finiture

• Acciaio
  • Zincato, passivato blu — abbreviazione: ST
  • Verniciato a polvere — nero RAL 9005, finitura testurizzata — abbreviazione: STSW
• Acciaio inossidabile — NI — AISI 304, finitura naturale

Opzioni / varianti articolo

• Tipo A — con fori svasati
• Esempi di codici articolo: GN 3136-85-70-A-ST, GN 3136-100-80-A-NI, GN 3136-135-110-A-STSW

Dimensioni disponibili (esempi)

• Lunghezza nominale l1 (acciaio): 85, 100, 120, 135 mm
• Lunghezza nominale l1 (inox): 100 mm
• Seconda lunghezza l2: 70, 80, 95, 110 mm
• Dimensioni rappresentative disponibili: d1, d2, h1, h2, l3, m1, l4, l5, s (vedere tabella tecnica)

Informazioni tecniche

• Peso (articolo di esempio): 0,115 kg
• RoHS: conforme
• Numero di tariffa doganale: 83024900

Specifiche tecniche

• Modello: GN 3136
• Funzione: maniglia ribaltabile/girevole che ritorna per gravità; per cassetti, scatole e contenitori
• Materiali/finiture: ST, STSW, NI (AISI 304)
• Tipologie disponibili: A (con fori svasati)
