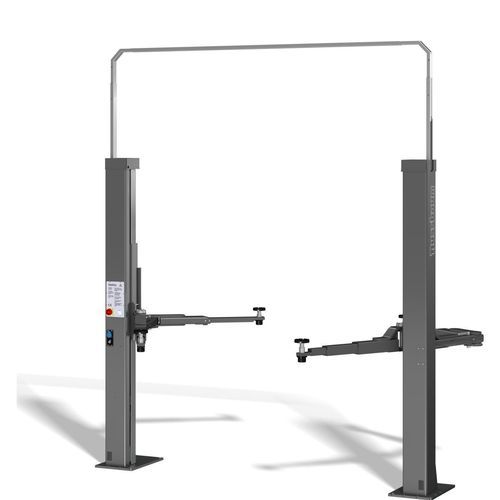

Ponte sollevatore a 2 colonne SMART 2.35 SL OTTO

3,5 tonnellateelettromeccanicoper automobile

SMART LIFT 2.35 SL OTTO

Panoramica
Il sollevatore elettromeccanico a 2 colonne SMART LIFT 2.35 SL OTTO con trasmissione a vite e bracci portanti OTTO offre una portata di 3500 kg e un sistema di tripla sicurezza. Progettato per uso continuativo giornaliero in officine professionali impegnate, presenta un'altezza minima ridotta e una larghezza di installazione regolabile. Il cablaggio tra le colonne può essere posato a pavimento o tramite un ponte cavi superiore regolabile in altezza.

Bracci portanti
Il set di bracci OTTO combina un braccio telescopico lungo a doppia articolazione e un braccio corto doppio telescopico per coprire un'ampia gamma di dimensioni e classi di peso dei veicoli, consentendo l'accesso a punti di sollevamento bassi e a veicoli di grandi dimensioni come SUV.

Caratteristiche principali

• Tempo di salita: 46 s; tempo di discesa: 40 s
• Portata: 3500 kg
• Regolabile in larghezza e altezza; ridotto ingombro minimo
• Idoneo per soffitti bassi (altezza totale minima 2892 mm)
• Attacco aria compressa e presa 220 V integrati nella colonna di serie
• Ogni unità è testata singolarmente sotto carico prima della spedizione
• CE-Stop incluso; E-Set (230 V / aria compressa) disponibile come opzione
• Colore RAL: RAL 7016; potenza motore: 2 x 1,5 kW

Funzionamento e sicurezza
Il sistema vite-chiocciola utilizza una vite rotante e una chiocciola di sollevamento in Nylatron® a bassa usura. Una controchiocciola di sicurezza sotto la chiocciola principale fornisce protezione aggiuntiva. I bracci sono bloccati da un dispositivo di bloccaggio automatico e la chiocciola di sollevamento dispone di un controllo ottico di usura visibile all'utente.

Costruzione e finitura
Colonne e bracci sono saldati in impianti dedicati, sabbiati con pallini e verniciati a polvere grigia (RAL 7016) per una protezione duratura contro sporco e agenti atmosferici.

Contenuto della fornitura
Sollevatore con ponte cavi regolabile, bracci OTTO asimmetrici e telescopici, 4 piastre girevoli fissate nel braccio, CE-Stop; set energetico disponibile come opzione: E-Set (230 V / aria compressa) nella colonna di comando.

Requisiti di installazione
Fondazione: 200 mm C20/25 con armatura standard; 12 tasselli (BM12-20/80/40 a seconda della fondazione, vedere manuale). Collegamento elettrico: 3 PH, N + PE, 400 V, 50 Hz, fusibile lento 16 A. Collegamento aria compressa per l'opzione E-Set. Preparazioni per scarico e installazione richieste.

Dati tecnici
Portata: 3500 kg
Altezza del punto di rotazione inferiore: 115 - 190 mm
Lunghezza braccio anteriore: 1160 - 570 mm
Lunghezza braccio posteriore: 995 - 1823 mm
Tempo di sollevamento: 46 s
Tempo di discesa: 40 s
Altezza di sollevamento: 1990 mm
Altezza totale (min / installata): 2892 mm
Larghezza totale: 3350 mm
Distanza libera tra colonne: 2470 - 2766 mm
CE-Stop: sì
E-Set: disponibile (opzione)
Collegamento elettrico (Ph/V/Hz): 3 Ph, 400 V, 50 Hz
Protezione fusibile: 16 A slow-blow
Potenza motore: 2 x 1,5 kW

Modello / Specifiche

• Modello: SMART LIFT 2.35 SL OTTO
• Portata: 3500 kg
• Altezza di sollevamento: 1990 mm
• Altezza del punto di rotazione inferiore: 115 - 190 mm
• Lunghezza braccio anteriore: 1160 - 570 mm
• Lunghezza braccio posteriore: 995 - 1823 mm
• Altezza totale (min): 2892 mm
• Larghezza totale: 3350 mm
• Elettrico: 3 Ph, 400 V, 50 Hz (16 A slow)
• Potenza motore: 2 x 1,5 kW
• CE-Stop: incluso
• E-Set: opzione
