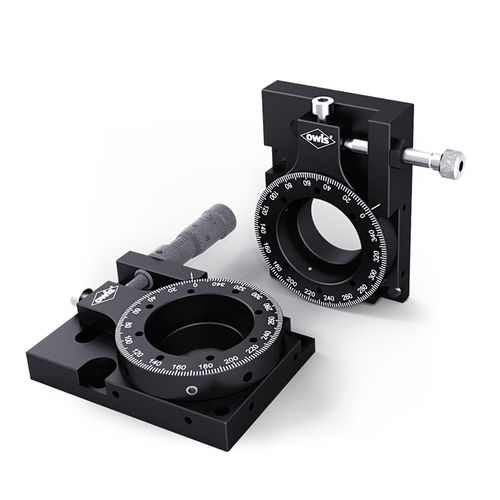

Piastra di posizionamento verticale WV 40 series

rotativamanuale1 asse

-Per l'utilizzo con SYS 40 -serbatoio ø 25 mm / 25,4 mm (1") e apertura ø 20 mm -Regolazione fine tramite vite a filettatura fine o micrometro CARATTERISTICHE -Per l'uso con SYS 40 -Regolazione grossolana e fine -con vite a passo fine o micrometro -per uso verticale o orizzontale -alluminio resistente alle deformazioni -anodizzato nero, povero di riflessi modalità di installazione -su slitta -Con ADP 40-DTF su perno Gli stadi di regolazione angolare WV 40 combinano la regolazione grossolana (360°) con la regolazione fine. Allentando la vite di serraggio sul cerchio di regolazione, gli inserti di montaggio possono essere regolati in modo continuo. Stringendo la vite di serraggio, gli inserti di montaggio possono essere ruotati di 25° (±12,5°) con un micrometro o una vite a passo fine. Se montati verticalmente nel SYS 40, i WV 40 consentono, con la loro apertura di 20 mm, la regolazione delle ottiche montate (ø 25 mm / 25,4 mm (1")). È possibile il montaggio orizzontale in SYS 40: Con una guida RT 40-40 (bordo superiore WV 40, 5 mm sotto l'altezza del sistema) o con le due guide RT 40-10-R-WV40 (bordo superiore WV 40, 10 mm sotto l'altezza del sistema).
