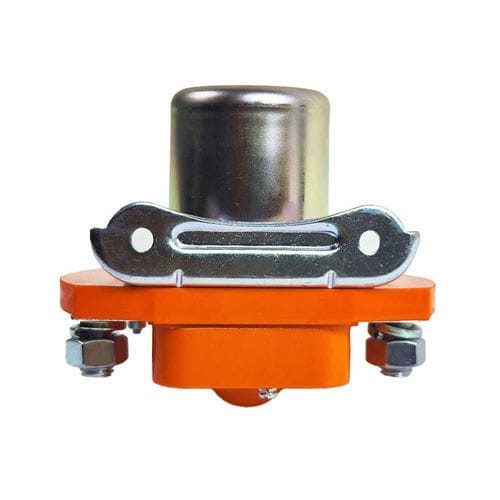

Contattore di potenza 009 seriead alta potenzaelettromeccanicoelettromagnetico
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Funzione
- di potenza, ad alta potenza
- Tecnologia
- elettromeccanico, elettromagnetico
- Caratteristiche elettriche
- DC, alta corrente
- Uso specifico
- per veicolo elettrico
- Altre caratteristiche
- di batteria
- Corrente primaria
Min.: 200 A
Max.: 600 A
- Tensione di carico
Min.: 0 V
Max.: 85 V
Descrizione
Presentazione
Relè di potenza 200A, 400A e 600A destinato ad applicazioni su veicoli elettrici per isolare il circuito di comando dal circuito di potenza. Ideale come interruttore generale su una moto elettrica, una imbarcazione elettrica, un kart elettrico o qualsiasi sistema che richieda separazione del circuito di potenza.
Funzionamento
Il relè è un contattore di potenza che permette il passaggio di corrente fino a 200A, 400A o 600A a seconda della versione scelta. La bobina di comando può essere alimentata in corrente continua in un intervallo compatibile con i sistemi 48V/52V/60V/72V.
Specifiche della bobina e tensioni
La bobina di comando può essere alimentata tra 40V e 84–85V CC. Secondo la pagina prodotto: il relè si chiude a partire da 43V CC (adatto a batterie 48V, 52V, 60V, 72V) e si chiude automaticamente se la tensione scende al di sotto di 7V CC.
Montaggio e connettività
Il relè si monta generalmente in serie sul polo positivo tra il controllore e la batteria. Collegamenti identificati:
Piano 2D
Sono disponibili disegni 2D per le versioni 200A, 400A e 600A (disegni tecnici illustrati nella scheda prodotto).
Caratteristiche / specifiche tecniche
Relè di potenza 200A, 400A e 600A destinato ad applicazioni su veicoli elettrici per isolare il circuito di comando dal circuito di potenza. Ideale come interruttore generale su una moto elettrica, una imbarcazione elettrica, un kart elettrico o qualsiasi sistema che richieda separazione del circuito di potenza.
Funzionamento
Il relè è un contattore di potenza che permette il passaggio di corrente fino a 200A, 400A o 600A a seconda della versione scelta. La bobina di comando può essere alimentata in corrente continua in un intervallo compatibile con i sistemi 48V/52V/60V/72V.
Specifiche della bobina e tensioni
La bobina di comando può essere alimentata tra 40V e 84–85V CC. Secondo la pagina prodotto: il relè si chiude a partire da 43V CC (adatto a batterie 48V, 52V, 60V, 72V) e si chiude automaticamente se la tensione scende al di sotto di 7V CC.
Montaggio e connettività
Il relè si monta generalmente in serie sul polo positivo tra il controllore e la batteria. Collegamenti identificati:
- 1: Da collegare al polo positivo della batteria
- 2: Uscita di potenza del relè. Da collegare al polo positivo del controllore
- A1: Positivo (+) bobina, tensione min. +40V CC
- A2: Massa (GND) bobina
Piano 2D
Sono disponibili disegni 2D per le versioni 200A, 400A e 600A (disegni tecnici illustrati nella scheda prodotto).
Caratteristiche / specifiche tecniche
- Correnti disponibili: 200A, 400A, 600A (a seconda della versione scelta)
- Tensione massima di esercizio (circuito potenza): fino a 85V CC (segnalato)
- Intervallo di alimentazione bobina: 40V a 84–85V CC
- Si chiude a partire da: 43V CC (segnalato nelle schede)
- Si chiude automaticamente se la tensione < 7V CC (segnalato nelle schede)
- Montaggio: in serie sul polo positivo tra controllore e batteria
- Collegamenti: 1 (+ batteria), 2 (uscita verso controllore), A1 (+ bobina), A2 (GND bobina)
- Riferimento prodotto (SKU): 009114
- Peso indicato: 2.00 kg
- Prezzo al netto delle imposte: 41,666667 EUR
- Prezzo IVA inclusa: 50,00 EUR
- Disponibilità: IN STOCK (quantità indicata nella scheda: 21 pezzi)
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
