Generatore di ossigeno di processo ONG-100M

PSA

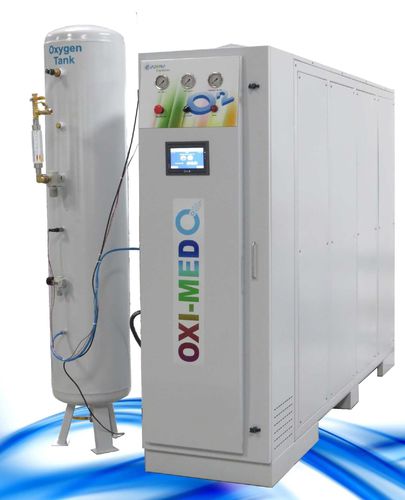

IMPIANTO DI OSSIGENO - TECNOLOGIA PSA I generatori di ossigeno OxyNxtGen - serie ONG sono impianti di generazione di ossigeno in loco. Nel modello l'impianto contiene il generatore d'ossigeno con il compressore d'aria, l'essiccatore d'aria e il serbatoio del ricevitore d'aria con gli accessori del filtro come un'unità singola incorporata, il modulo PSA e il serbatoio del ricevitore d'ossigeno come montaggio a pavimento separatamente. I nostri generatori di ossigeno lavorano sulla tecnica dell'assorbimento a pressione. I generatori di ossigeno Ozone Engineers OxyNxtGen utilizzano setacci molecolari importati a base di zeolite. La pressione di consegna può essere impostata al massimo da 3 a 4 bar (g). DESCRIZIONE DEL FLUSSO DI PROCESSO DI BASE DEL SISTEMA DEL GENERATORE DI OSSIGENO Il normale flusso d'aria attraverso il generatore PSA è mostrato nell'immagine sottostante. Dopo l'uscita dal filtro, l'aria compressa di alimentazione è regolata a 4,0 - 6,0 bar(g) e poi diretta da valvole pneumatiche attivate in una delle due colonne di assorbimento contenenti il setaccio molecolare. Il setaccio molecolare ha la proprietà unica di attirare fisicamente o adsorbire l'azoto dall'aria, lasciando l'ossigeno passare al serbatoio del prodotto, e può quando è saturo di azoto essere riconquistato per pulire nuovamente il setaccio spurgando con ossigeno in condizioni di pressione inferiore. Il generatore PSA consiste in due colonne di assorbimento che lavorano in modo alternato, ad esempio i processi funzionano sempre in antifase l'uno rispetto all'altro in modo tale che una colonna di assorbimento con il setaccio pulito fornisce ossigeno mentre l'altra colonna di assorbimento rigenera il setaccio saturo. Dopo un certo periodo prestabilito, i processi si spostano, in modo che la prima colonna di assorbimento ora rigenera il setaccio saturo, mentre la seconda fornisce ossigeno attraverso un setaccio pulito.
