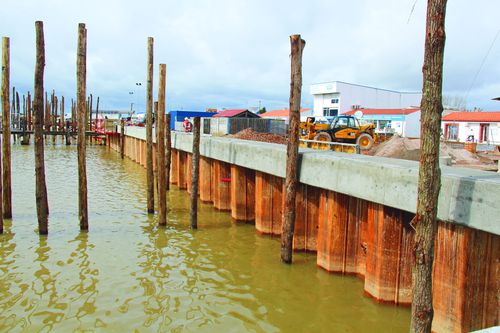

Cassaforma per facciata

Le staffe/console di supporto REDEB e i pannelli/piattaforme multiformi SOFFIT per carichi inferiori a 1,5 o 2 tonnellate per console, a seconda del tipo di palancola, sono progettati per il rivestimento delle palancole senza la necessità di saldare o perforare la palancola (ad eccezione di alcune palancole AZ larghe 700 mm). I tappi di peso fino a 3 tonnellate per console possono essere realizzati utilizzando attrezzature speciali (pulsante di localizzazione e MDBS). 1) Posizionare le staffe REDEB come indicato nel capitolo "Montaggio delle staffe REDEB". Controllare che siano all'altezza corretta, che i bulloni siano serrati correttamente (a 180Nm) e che siano orizzontali utilizzando una livella. 2) Fissare un fermo posteriore all'interno dell'estremità del braccio più lungo e avvitarlo alla staffa (vedere fig. 1). 3) Abbassare i pannelli SOFFIT sulle staffe. Se possibile, assicurarsi che il bordo anteriore del pannello sia aderente al bordo esterno delle palancole. Utilizzate dei cunei di legno per spingere il pannello in avanti contro la faccia della palancola, cioè inseriteli tra la battuta posteriore e il pannello. In questo modo si evita che i pannelli Soffit si spostino all'indietro. I fermi posteriori assorbono anche il carico orizzontale in questa direzione (fig. 2). 4) Il parapetto è parte integrante del pannello. 5) Con un martello, picchiettare leggermente le estremità delle barre di acciaio inox fino a spingerle tutte contro i pali di lamiera; iniziare a picchiettare le barre al centro del pannello dei pali e poi procedere verso l'esterno. Lubrificare generosamente le barre con olio per tapparelle. 6) Le persiane laterali possono ora essere posizionate direttamente sulla parte superiore delle barre del pannello Soffit. Per facilitare il posizionamento della persiana laterale si può utilizzare la barra di contenimento sul lato superiore del pannello. (fig. 3).
