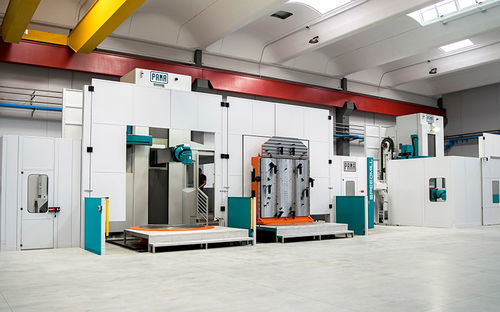

Fresatrice CNC 3 assi SPEEDMILL series

orizzontalea colonnaper pezzi di grandi dimensioni

Panoramica
Le fresatrici orizzontali PAMA Speedmill sono progettate per lavorare componenti di medie e grandi dimensioni quando la lavorazione orizzontale è preferibile. Il progetto privilegia lo smorzamento delle vibrazioni, la dinamica degli assi, l'elevata velocità del mandrino e la precisione delle parti.

Progettazione e costruzione
Le macchine dispongono di una colonna termicamente simmetrica con mandrino montato centralmente e guide a rulli sugli assi X e Y per sfruttare la dinamica degli assi. Il ram è guidato all'interno della testa tramite pattini idrostatici e dispone di un sistema di feedback in tempo reale per compensare le dilatazioni termiche, migliorando la precisione di posizionamento e la rigidità nel punto di origine delle vibrazioni.

Controllo termico e lubrificazione
Le teste portautensili CNC sono stabilizzate termicamente mediante ricircolo di fluido a temperatura controllata. Per raggiungere elevate velocità, precisione e resistenza all'usura delle unità cinematiche, la lubrificazione è garantita da sistemi di ricircolo aria‑olio o olio climatizzato.

Opzioni di configurazione

• un'ampia gamma di tavole per fresare o tornire
• un'ampia gamma di magazzini utensili e magazzini per teste portautensili CNC

Controllo CNC
La gamma può essere configurata con controlli CNC Siemens, Heidenhain o Fanuc in base alle esigenze produttive.

Informazioni tecniche (sintesi)
Corsa asse X (Colonna): 5000 mm
Corsa asse Y (Testa): 2000 - 5000 mm
Corsa asse Z (Ram): 1200 - 2000 mm
Sezione del ram: 430x430 - 500x500 mm
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 66 - 90 kW
Coppia mandrino (S1): 822 - 2494 Nm
Velocità mandrino: 4000 - 6000 rpm
Testa universale - Potenza mandrino (S1): 37 / 50 kW
Testa universale - Coppia mandrino (S1): 1000 / 1200 Nm
Testa universale - Velocità mandrino: 6000 rpm
Testa universale - Posizionamento assi A/C: 360000 n°
Velocità rapida assi X, Y, Z: fino a 35000 mm/min

Caratteristiche / specifiche tecniche

• Colonna termicamente simmetrica con testa montata centralmente
• Guide a rulli sugli assi X e Y
• Ram guidato da pattini idrostatici con compensazione termica in tempo reale
• Stabilizzazione termica delle teste portautensili CNC tramite ricircolo di fluido controllato
• Lubrificazione tramite sistemi di ricircolo aria‑olio o olio climatizzato
• Corsa del ram (Y) fino a 5000 mm; corse Z del ram tra 1200 e 2000 mm
• Opzioni sezione ram: 430x430 mm; 500x500 mm
• Velocità mandrino: 4000 - 6000 rpm; testa universale fino a 6000 rpm
• Intervalli di potenza mandrino: mandrino principale 66-90 kW; testa universale 37/50 kW
• Intervalli di coppia mandrino fino a 2494 Nm
• Velocità rapida fino a 35000 mm/min
