Valvola a spillo PDBB series
doppio blocco e spurgofilettatafemmina

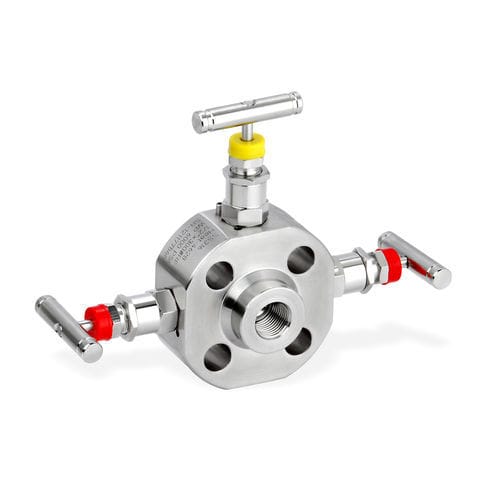

Valvola a spillo - PDBB series - Panam Valve - doppio blocco e spurgo / filettata / femmina
Valvola a spillo - PDBB series - Panam Valve - doppio blocco e spurgo / filettata / femmina
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Panam Valve

Caratteristiche

Tipo
a spillo
Funzione
doppio blocco e spurgo
Per busto
filettata, femmina
Materiale
in acciaio inossidabile
Altre caratteristiche
con valvola di sfiato
DN

Max.: 25,4 mm
(1 in)

Min.: 6,35 mm
(0,25 in)

Pressione

Max.: 1.378 bar
(19.986,2 psi)

Min.: 1.034 bar
(14.996,9 psi)

Descrizione

Panoramica
Valvole Double Block & Bleed Panam Serie PDBB in acciaio inossidabile 316 (SS 316) per applicazioni ad alta pressione. Configurazione Sfera-Ago-Sfera classificata a 15.000 psi (1034 bar); configurazione Ago-Ago classificata a 20.000 psi (1378 bar). Disponibili con connessioni NPT femmina e MP cono e filetto femmina.

Attributi principali
  • Serie: PDBB Series
  • Materiale: acciaio inossidabile 316 (SS 316)
  • Pressioni nominali: 15.000 psi (1034 bar) e 20.000 psi (1378 bar)
  • Configurazioni: Sfera-Ago-Sfera; Ago-Ago
  • Tipi di connessione: NPT femmina; MP cono e filetto femmina
  • 11 configurazioni disponibili

Configurazioni disponibili (tabella)
Numero parte | Pressione | Configurazione | Dimensione | Tipo di connessione | Sfiato
PDBB-6-A-SS-1-PK-6-4NF-4NF-LH | 15.000 psi | Sfera-Ago-Sfera | 1/4" | NPT femmina | 1/4" NPT femmina
PDBB-6-A-SS-1-PK-6-6NF-4NF-LH | 15.000 psi | Sfera-Ago-Sfera | 3/8" | NPT femmina | 1/4" NPT femmina
PDBB-6-A-SS-1-PK-6-8NF-4NF-LH | 15.000 psi | Sfera-Ago-Sfera | 1/2" | NPT femmina | 1/4" NPT femmina
PDBB-6-A-SS-1-PK-4-4MF-4MF-LH | 15.000 psi | Sfera-Ago-Sfera | 1/4" | MP cono e filetto femmina | 1/4" MP cono e filetto femmina
PDBB-6-A-SS-1-PK-4-6MF-4MF-LH | 15.000 psi | Sfera-Ago-Sfera | 3/8" | MP cono e filetto femmina | 1/4" MP cono e filetto femmina
PDBB-6-A-SS-1-PK-6-9MF-4MF-LH | 15.000 psi | Sfera-Ago-Sfera | 9/16" | MP cono e filetto femmina | 1/4" MP cono e filetto femmina
PDBB-6-A-SS-1-PK-6-12MF-4MF-LH | 15.000 psi | Sfera-Ago-Sfera | 3/4" | MP cono e filetto femmina | 1/4" MP cono e filetto femmina
PDBB-6-A-SS-1-PK-6-16MF-4MF-LH | 15.000 psi | Sfera-Ago-Sfera | 1" | MP cono e filetto femmina | 1/4" MP cono e filetto femmina
PDBB-6-C-SS-1-4MF-4MF | 20.000 psi | Ago-Ago | 1/4" | MP cono e filetto femmina | 1/4" MP cono e filetto femmina
PDBB-6-C-SS-1-6MF-4MF | 20.000 psi | Ago-Ago | 3/8" | MP cono e filetto femmina | 1/4" MP cono e filetto femmina
PDBB-6-C-SS-1-9MF-4MF | 20.000 psi | Ago-Ago | 9/16" | MP cono e filetto femmina | 1/4" MP cono e filetto femmina

Note
11 configurazioni disponibili su due classi di pressione e varie dimensioni ingresso/uscita e tipi di connessione.

Specifiche tecniche
  • Serie: PDBB Series
  • Materiale: acciaio inossidabile 316 (SS 316)
  • Pressioni massime: 15.000 psi (1034 bar) per Sfera-Ago-Sfera; 20.000 psi (1378 bar) per Ago-Ago
  • Configurazioni: Sfera-Ago-Sfera; Ago-Ago
  • Dimensioni ingresso/uscita disponibili: 1/4", 3/8", 1/2", 9/16", 3/4", 1"
  • Tipi di connessione disponibili: NPT femmina; MP cono e filetto femmina
  • Connessione di sfiato: tipicamente 1/4" (NPT o MP a seconda del modello)
  • Numero di configurazioni documentate nella pagina: 11

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Panam Valve
Maggiori informazioni sul sito di Panam Valve

Altri prodotti Panam Valve

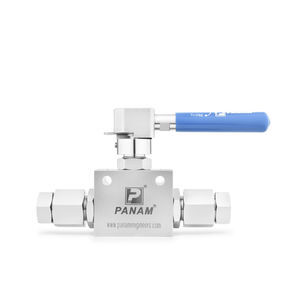

Hydrogen/High Pressure Valves
