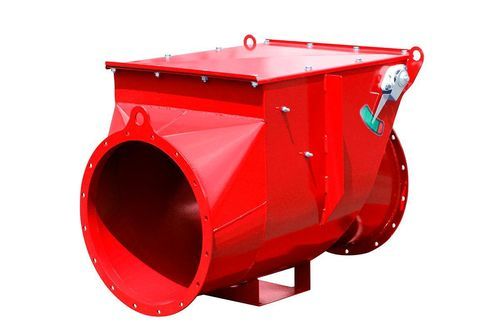

Valvola di ritegno per aria ECV

per applicazioni industrialiper atmosfera esplosivadi aspirazione

Panoramica
Le valvole di arresto di emergenza (ECV) sono progettate per bloccare la propagazione di fiamme e gas, prevenendo danni strutturali e proteggendo gli operatori. La valvola di sicurezza di non ritorno è certificata ATEX EN16447 contro la propagazione di un'esplosione nella linea di aspirazione, come previsto dalla direttiva ATEX 2014/34/UE. Le ECV sono dispositivi di sicurezza passivi che si attivano automaticamente in caso di sovrappressione o esplosione, sigillandosi per prevenire il reflusso di gas o fiamme indesiderate.

Funzione / Funzionamento
Le ECV rimangono aperte durante il funzionamento normale e non limitano il flusso. In caso di esplosione o contropressione in un dispositivo di filtrazione o nelle condotte, la valvola si chiude per impedire che gli effetti dell'esplosione e dell'incendio si propagino a ritroso nelle aree di lavoro. Una volta attivata dalla sovrappressione, la valvola rimane chiusa, impedendo la propagazione retrograda di fiamme e gas.

Applicazioni
Le ECV sono obbligatorie su tutti gli impianti di aspirazione dei rifiuti che includono un dispositivo di filtrazione. Fanno parte dei sistemi di sicurezza per ambienti industriali a rischio di esplosione e sono progettate per proteggere strutture e personale.

Costruzione e materiali
Le ECV sono realizzate in acciaio al carbonio (verniciato blu RAL5010 o rosso RAL3020) o acciaio inossidabile (AISI 304). Le giunzioni sono saldate e rinforzate per resistere ad alte pressioni.

Opzioni disponibili / Varianti

• ECV con microswitch (posizione chiusa)
• ECV senza microswitch
• ECV per installazioni in-situ
• Seconda variante di design (ECV 2nd design)
• Immagini/varianti correlate a NRV (valvola di non ritorno) mostrate

Accessori (su richiesta)

• Blocco di sicurezza anti-apertura
• Micro-interruttore (posizione chiusa)
• Sensore interno per arresto materiale
• Guarnizione in cella di silicone
• Isolamento acustico

Sistemi di sicurezza aggiuntivi
Come parte di soluzioni chiavi in mano, possono essere forniti rilevatori proprietari di scintille e fiamme per generare allarmi e arrestare l'impianto di gestione dei rifiuti; dove necessario è possibile integrare sistemi di estinzione per ridurre ulteriormente il rischio di incendio.

Caratteristiche / Specifiche tecniche

• Certificazione: ATEX EN16447 (progettata per prevenire la propagazione di esplosioni nella linea di aspirazione)
• Conformità: Direttiva ATEX 2014/34/UE
• Uso previsto: Impianti di aspirazione dei rifiuti con dispositivi di filtrazione (previene il reflusso di fiamme/gas)
• Funzionamento: Passivo, attivazione automatica in caso di sovrappressione; rimane chiuso dopo l'attivazione
• Materiali di costruzione: Acciaio al carbonio (verniciato RAL5010 blu o RAL3020 rosso) o acciaio inox AISI304
• Giunzioni: Saldate e rinforzate per resistenza ad alte pressioni
• Accessori opzionali: blocco anti-apertura, micro-interruttore posizione chiusa, sensore interno per arresto materiale, guarnizione in cella di silicone, isolamento acustico
• Integrazione: Compatibile con rilevamento scintille/fiamme e sistemi di estinzione su condotte come parte di soluzioni chiavi in mano
