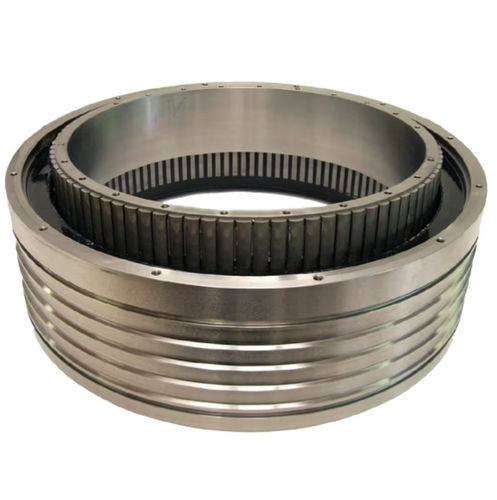

Motore coppia a presa diretta TK series
ACsincrono400 V

motore coppia a presa diretta
motore coppia a presa diretta
motore coppia a presa diretta
motore coppia a presa diretta
motore coppia a presa diretta
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

AC/DC
AC
Tipo
sincrono
Tensione
400 V
Indice di protezione
per ambienti difficili
Montaggio
ad albero cavo, frameless
Raffreddamento
autoventilato, raffreddato ad acqua
Altre caratteristiche
a presa diretta, ad alta coppia, a velocità bassa
Potenza

Min.: 6,9 kW
(9,381 hp)

Max.: 207 kW
(281,442 hp)

Coppia

Min.: 90 Nm
(66,3806 ft.lb)

Max.: 21.700 Nm
(16.005,0986 ft.lb)

Velocità di rotazione

Min.: 29 rpm
(182,21 rad.min-1)

Max.: 2.500 rpm
(15.707,96 rad.min-1)

Diametro

230 mm, 385 mm, 565 mm, 795 mm
(9,06 in, 15,16 in, 22,24 in, 31,3 in)

Descrizione

I kit di motori a coppia diretta senza telaio della serie TK offrono coppie elevate a bassa velocità e sono disponibili come rotore e statore separati, consentendo l'integrazione diretta del sistema. Con avvolgimenti da 400VAC, coppie fino a 21700Nm, potenze fino a 207kW e velocità fino a 2500 min-1 Forniti come componenti separati di rotore e statore, per l'integrazione nella struttura meccanica della macchina, i motori torque della serie TK portano a progetti semplificati, a costi ridotti e ad una maggiore precisione. La serie TK si distingue dalle soluzioni esistenti per la loro eccezionale robustezza, che li rende particolarmente adatti ad ambienti difficili. Beneficiando del know-how senza precedenti di Parker nella progettazione e produzione di motori torque, la serie TK può essere fornita anche come sottoinsiemi completi che includono telaio, sistema di raffreddamento, cuscinetti, sensore di feedback. Mercati: - Macchine utensili - Varie Industriali - Lavorazioni varie Caratteristiche/benefici: - Kit di servomotori sincroni a magneti permanenti - Progettazione meccanica semplificata - Alta resistenza (a prova di olio e rivestimento su richiesta) - Dimensioni e pesi ridotti - Maggiore affidabilità e ridotta manutenzione - Maggiore rigidità e precisione Applicazioni: - Tavola rotante - Formazione del materiale - Manipolazione dei materiali - Macchine utensili - Miscelatore per pasta di cellulosa e carta - Argano Specifiche tecniche: - Montaggio - fori filettati sulla periferia del rotore e dello statore - Raffreddamento - raffreddamento ad acqua (standard) o a convezione naturale (disponibile con declassamento, consultateci) - Protezione termica - Sonde PTC e KTY inserite nell'avvolgimento dello statore - Sensore di feedback - scelto in base alle condizioni meccaniche, alla precisione richiesta e alle specifiche dell'azionamento: resolver, encoder sin/cos...

---
