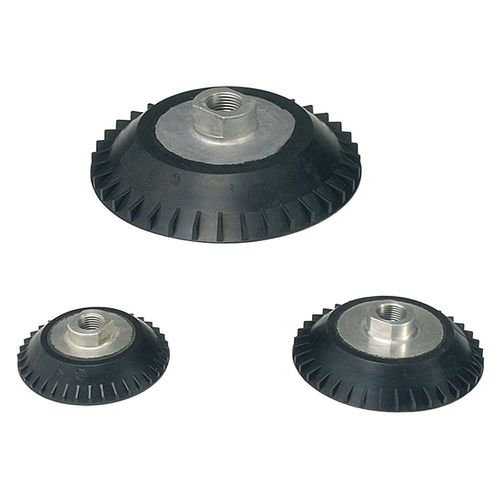

Ventosa piatta P5V-CFS

in nitriledi sollevamentodoppia

I cuscinetti per vuoto P5V-CFS sono ideali per applicazioni in cui il prodotto può flettersi quando viene sollevato. Presentano tutti una doppia guarnizione a labbro e appigli per incrementare la capacità di presa. Dimensioni ventosa: da 50 a 100 mm Le ventose della serie P5V-CFS sono ideali per applicazioni in cui il prodotto può flettersi quando viene sollevato. Tutte le ventose presentano una doppia guarnizione a labbro e appigli per incrementare la capacità di presa. La parte superiore della ventosa presenta un labbro esterno scanalato che ne evita il rotolamento sulla superficie da sollevare e nelle movimentazione di fogli di metallo contribuisce ad evitare che venga tagliata dal metallo. Le doppie guarnizioni a labbro forniscono due tenute per il vuoto. Quando il prodotto si flette, la guarnizione a labbro esterna può rompersi, ma quella interna manterrà il grado di vuoto per una capacità di sollevamento continua. In questi tipi di applicazioni il dimensionamento deve avvenire in base al diametro interno della ventosa. I diametri delle ventose vanno da 50 a 100 mm. • Tipo di ventosa: piatto a labbro doppio • Dimensioni ventosa (mm): 50 | 100 | 150 • Materiale ventosa: nitrile • Tipi di montaggio delle ventose: filettatura femmina • Dimensioni attacco: 1/8" | 3/8" | 1/2" • Tipo di attacco: BSPP • Temperatura d'esercizio: Nitrile = da -20° a 120° C (da -4° a 248° F) | Silicone = da -60° a 250° C (da -76° a 482° F) CARATTERISTICHE DI PRESTAZIONE TIPO DI VENTOSA PER VUOTO: Piatta a labbro doppio DIAMETRO VENTOSA PER VUOTO: 50 | 100 | 150 mm MATERIALE VENTOSA PER VUOTO: Nitrile OPZIONE DI MONTAGGIO: Filettatura femmina
