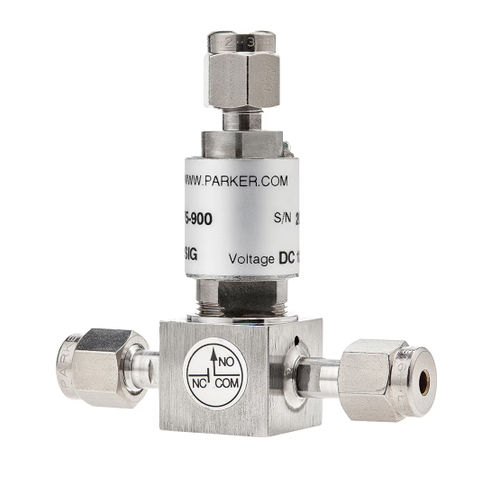

Valvola di dosaggio per gas 99 series

ad alta velocitàdi precisionedi alta precisione

Breve descrizione
Le valvole miniatura Serie 99 di Parker offrono dosaggio e controllo dei gas ad alta velocità e alta pressione in formato compatto. Progettate per applicazioni analitiche e di processo, combinano risposta rapida, perdite ultrabasse e ampia gamma di temperature per un controllo dei gas preciso.

Specifiche tecniche

• Portata: fino a 110 SLPM
• Pressione massima di esercizio: 1250 psi (86,2 bar)
• Intervallo vuoto-pressione: 1x10-5 torr fino alla pressione nominale
• Dimensioni degli orifizi: 0,030, 0,060, 0,116 in (0,76, 1,52, 2,95 mm)
• Temperatura di esercizio: 40 °F a 221 °F (4 °C a 105 °C)
• Funzioni: 2 vie normalmente chiusa (NC) e 3 vie universale
• Tempo di risposta: < 5 ms in ciclo (dipende dall'orifizio)
• Tasso di perdita: 1 x 10-8 atm cc/sec He
• Dimensioni LxWxH: 41,7–82,3 mm / 19,1–22,1 mm / 41,7–82,0 mm (1,64–3,24 in / 0,75–0,87 in / 1,63–3,23 in)
• Peso: 87,9 g (3,1 oz)

Materiali e costruzione

• Corpo: acciaio inossidabile 316
• Guarnizioni: Vespel, nichel argentato, FKM
• Opzioni di orifizio per adeguare portata e controllo

Elettrico e controllo

• Attuazione: solenoide; Funzionamento: elettronico
• Metodo di controllo: corrente o tensione
• Consumo: 2,5 W o 4,2 W
• Tensione di ingresso: 12 VDC o 24 VDC
• Connessione elettrica: fili da 12"

Connessioni e montaggio

• Tipo di connessione: raccordi a compressione A-LOK® o connessioni femmina VacuSeal®
• Misure di connessione: 1/16" A-LOK, 1/8" A-LOK, 1/4" (F) VacuSeal
• Montaggio: vite di fissaggio

Applicazioni

• Per gas: controllo gas di taratura per spettrometri di massa, gascromatografia (GC), analisi dei gas di processo e controllo gas ad alta pressione
• Adatta per integrazione in laboratori e OEM di strumenti analitici
