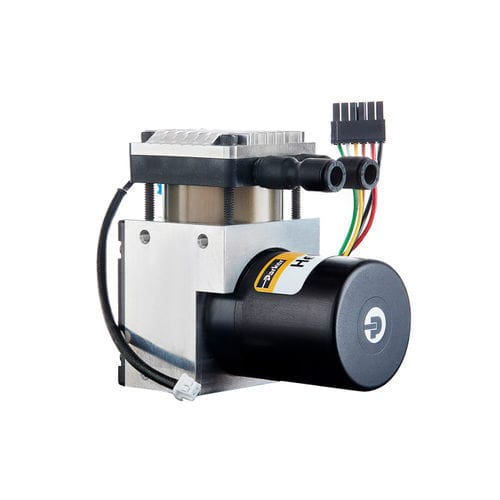

Pompa a pistone a vibrazione Helix

per gasad ariacon motore brushless DC

Breve descrizione
Pompa a pistone oscillante miniatura Helix, testata singola per la gestione di gas e aria. Eroga fino a 5 L/min e supporta pressioni fino a 100 PSIg (6,9 bar). Progettata per attuazione pneumatica e sistemi microfluidici.

Panoramica
La pompa a pistone miniatura Helix utilizza un meccanismo a pistone oscillante in un design compatto a testata singola. Integra un motore brushless DC per funzionamento affidabile, basso livello di rumore (~45 dBA) e corpo leggero in PPS, adatta alle applicazioni fluidiche di precisione con vincoli di spazio.

Caratteristiche principali

• Tecnologia: pistone oscillante
• Tipo di fluido: aria, gas
• Configurazione: testata singola
• Portata: 5 L/min (portata libera)
• Capacità di pressione: fino a 100 PSIg (6,9 bar) picco; funzionamento 90 psi (6,2 bar)
• Motore: Brushless DC
• Basso rumore: ~45 dBA
• Materiali: corpo in PPS; parti a contatto con il fluido in acciaio inossidabile 316, Al, FKM, EPDM, PTFE, PPS
• Ingombro compatto e peso ridotto (576 g)

Applicazioni tipiche

• Controllo aria-su-liquido
• Attuazione pneumatica
• Chip microfluidici e analizzatori
• Dispositivi diagnostici portatili e point-of-care

Specifiche tecniche

• Portata: 5 L/min
• Pressione operativa: 90 psi (6,2 bar)
• Pressione continua massima: 60 psi (4,1 bar)
• Pressione di picco (indicata): fino a 100 PSIg (6,9 bar)
• Classificazione vuoto: 0 psi (0 mm-Hg)
• Vuoto continuo massimo: 0 psi (0 mm-Hg)
• Spostamento: 0,5 in³
• Peso: 576 g
• Dimensioni (L x W x H): 3,44 in (87,3 mm) x 1,93 in (49 mm) x 3,32 in (84,3 mm)
• Tipo motore: Brushless DC
• Materiale corpo: PPS
• Materiali a contatto: acciaio inossidabile 316, Al, FKM, EPDM, PTFE, PPS
• Livello di rumore: 45 dBA
• Temperatura di esercizio: 5 a 45 °C
• Vita operativa: dipende dall'applicazione
