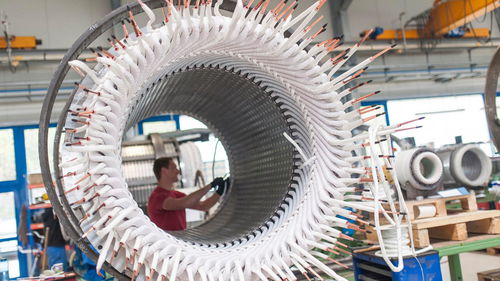

Statore per motore elettrico sincrono a magneti permanenti

per motore sincronosu misura

AVVOLGIMENTI STATORICI Offriamo diversi avvolgimenti statorici per i vostri generatori e motori elettrici. Avvolgimento a poltiglia trifase - A singolo strato, a due strati o con design speciale - Tecnologie di produzione all'avanguardia, ad es: Macchine automatiche per l'avvolgimento, macchine per l'inserimento, macchine per la piegatura delle scanalature e attrezzature per la saldatura - È disponibile anche l'avvolgimento manuale - Tecniche di isolamento: Sistema Resin-Rich, poliestere VPI o epossidico VPI (impregnazione sotto pressione sotto vuoto) Specifiche tecniche - Lunghezza media dell'avvolgimento fino a 3,5 m - Peso massimo fino alla dimensione del telaio 800: 8 t - Avvolgimento manuale per le dimensioni del telaio 150 - 800 - Avvolgimento manuale per le taglie 132 - 450 (in serie) - Avvolgimenti ad alta temperatura per sovratemperature di breve durata - (400 °C/2 h; 600 °C/1 h) - Rotori a filo metallico con collettore rotante fino a 6 t - Avvolgimenti di rotore a filo metallico - Avvolgimenti a poltiglia HV fino a 6,6 kV - Avvolgimenti compatibili con i convertitori - Avvolgimenti a trefoli - Altri tipi di avvolgimento e dimensioni e pesi maggiori sono disponibili su richiesta Avvolgimenti trifase avvolti in forma - Dimensioni ridotte principalmente per macchine di trazione - Le dimensioni delle bobine sono possibili fino a una lunghezza di 5,6 m - Tecniche di isolamento: Sistema Resin-Rich, poliestere VPI o epossidico VPI (impregnazione sotto pressione sotto vuoto) Specifiche tecniche delle bobine avvolte in forma in generale - A partire da diametri interni dello statore di 300 mm - Angolo di diffusione: 0 ... 140° - Corda (distanza tra le fessure): 120 ... 1.200 mm (fino a meno di 200 mm di fasciatura manuale) - Lunghezza della parte centrale diritta: 280 ... 3.500 mm - Sezione della parte centrale diritta: 5 x 15 mm ... 25 x 70 mm (ma max. 1.400 mm)
