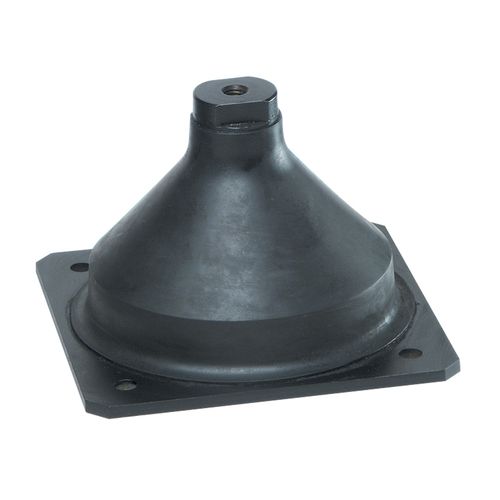

Supporto antivibrazione quadrato VIB HD 45

in gommafilettato

Gamma di ammortizzatori omnidirezionali ad alta deflessione realizzati con una piastra di base quadrata e un'anima filettata sul lato superiore. L'elastomero, in gomma naturale, è sviluppato specialmente per applicazioni navali (altri materiali su richiesta). Vantaggi questi supporti forniscono sia un alto livello di isolamento dalle vibrazioni che di protezione dagli urti. La sua alta resistenza strutturale corrisponde ad un'accelerazione continua di 10 g sotto carico massimo. la gamma comprende 17 diversi supporti che coprono un'ampia gamma di carico da 15 kg fino a 1670 kg per supporto. questo supporto soddisfa i più recenti standard d'urto statunitensi ed europei in uso nelle forze navali di tutto il mondo. le strutture metalliche sono protette contro la corrosione (cioè: nebbia salina). Specifiche Montaggio : Queste parti sono progettate per essere caricate in compressione. devono essere installate su una superficie piana che copra tutta la superficie della piastra di base. La struttura sostenuta viene poi fissata al nucleo centrale con una vite ad alta resistenza M20. Per un risultato migliore, il carico per ogni supporto dovrebbe essere distribuito uniformemente. Nel caso di un'attrezzatura sospesa alta, questi supporti possono essere utilizzati come dispositivi di stabilizzazione. Saranno fissati all'attrezzatura solo dopo la stabilizzazione del supporto di base. Questi supporti non sono progettati per portare un carico permanente in taglio o in tensione. Tutte le connessioni con l'attrezzatura sospesa devono essere flessibili e in grado di accettare uno spostamento elevato che permetta alle sospensioni di funzionare correttamente. Raccomandiamo vivamente di far approvare la vostra installazione dal nostro ufficio tecnico prima di ordinare i supporti.
