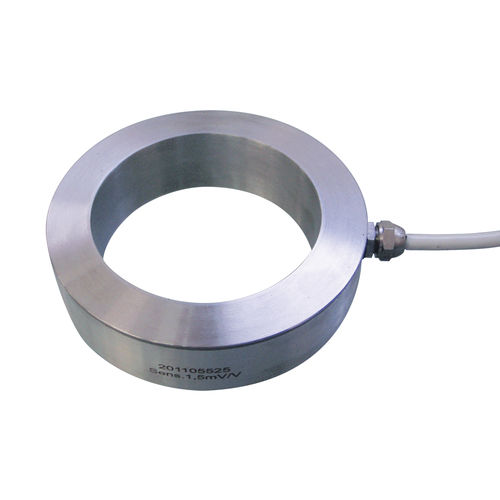

Cella di carico a trazione PSRT

ad anelloin acciaio inossidabileIP65

La cella di carico anulare toroidale PSRT, costruita in acciaio inox, trova applicazione nel controllo della tesatura di tiranti o di bulloni per chiodature in roccia o nel terreno. Inoltre, le celle di tipo anulari toroidali evidenziano eventuali rilasci o sovraccarichi tensionali nei muri di contenimento. Pavone Sistemi offre un servizio di personalizzazione delle celle di carico a seconda delle applicazioni. Specifiche tecniche Portata nominale PN: 1 ÷ 400 Errore combinato: ±0,15 % Fondo scala Ripetibilità: ±0,02 fondo scala Creep (20 minuti): ±0,02 % fondo scala Sovraccarico di sicurezza: 150 % PN Sovraccarico massimo: > 300 % PN Materiale: Acciaio Inox 17.4 PH Grado di protezione: IP65-67 Temperatura compensata: -10 ÷ + 50 °C Temperatura di funzionamento: -20 ÷ + 70 °C Effetto della temperatura sullo zero: ±0,005 % fondo scala/°C Effetto della temperatura sull’uscita: ±0,005 % fondo scala/°C Tensione di eccitazione: 2 ÷ 15 Vcc/ca Sensibilità nominale SN: 1,5 - 2 mV/V Resistenza di ingresso: 700 ±20 Ohm Resistenza di uscita: 700 ±5 Ohm Isolamento: > 5000 MOhm
