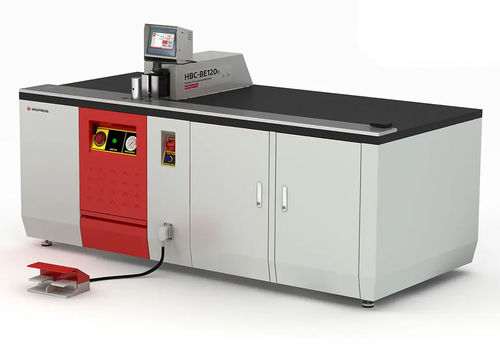

Centro di sagomatura binario elettrificato piegatura HBC-BE120

fissoelettroidraulico

Panoramica del prodotto
La HBC-BE120 è una piegatrice dedicata al formatura delle busbar, progettata per costruttori di quadri e switchgear. È studiata per formare busbar in rame e alluminio fino a 120 × 12 mm. Il progetto è dedicato al solo formatura (senza taglio o punzonatura), concentando la potenza idraulica per pieghe ripetibili, pulite e con minimo danneggiamento superficiale. Disponibile in versione manuale (EH) e automatica (ES). Ingombro compatto per operatore singolo; predisposizione Industry 4.0.

Capacità principali

• Forma busbar in rame e alluminio fino a 120 × 12 mm
• Sistema idraulico di formatura a 200 bar ottimizzato per piegatura
• Raggio di formatura standard (matrice mobile): 12 mm
• Base a terra compatta progettata per un singolo operatore
• EH manuale con fermo lunghezza pratico; ES automatico con fermo programmabile per memorizzare posizioni di angolo
• Piastre rotanti ed encoder ad alta risoluzione per misura angolare precisa e riduzione di crepe superficiali

Tipi di piega (una testa, cinque tipi)

• Piega a torsione
• Piega a Z (piegatura a gradini)
• Piega a V
• Piega al bordo
• Piega normale

Punti salienti della macchina
La HBC-BE120 indirizza la pressione di esercizio di 200 bar esclusivamente al formatura (non condivide l’impianto idraulico con taglio/punzonatura). Motore compatto da 1,7 kW su 380 VAC trifase, 50 Hz. Circuito idraulico con olio ISO VG 68 e serbatoio da 30 L per operatività stabile. Peso macchina ≈ 610 kg. Pedale a piede per comando del braccio idraulico e funzionamento automatico. Cambio utensile rapido per ridurre i tempi di fermo.

Processo & capacità (sommario)
Funzione: Piegatura/formatura busbar
Capacità max: 120 × 12 mm
Raggio di formatura max (matrice mobile standard): 12 mm
Materiale: Rame & alluminio
Posizionamento (fermo): Manuale (pratico) / Programmabile (ES)

Alimentazione & idraulica (sommario)
Tensione nominale: 380 V AC, trifase
Potenza totale: 1,7 kW
Frequenza: 50 Hz
Pressione di esercizio: 200 bar (nota: la FAQ sulla pagina fonte menziona anche 250 bar — confermare con il fornitore se critico)
Olio idraulico: ISO VG 68, serbatoio 30 L

Macchina & funzionamento (sommario)
Peso macchina: ≈ 610 kg
Operatori richiesti: 1 (progettata per operatore singolo)
Industry 4.0: Predisposta
Tipo di montaggio: Base a terra
Dimensioni (L×W×H): 246 × 110 × 135 cm

Elementi inclusi / funzioni

• Cambio rapido utensile per accelerare le impostazioni
• Pulsante di accensione/spegnimento
• Power pack idraulico dedicato al formatura
• Pedale per muovere il braccio idraulico e abilitare l’operazione automatica
• Fermo lunghezza programmabile sul modello ES per produzione ripetibile senza intervento continuo

Caratteristiche tecniche / specifiche

• Modello: HBC-BE120 (EH = manuale; ES = automatico)
• Funzione: Piegatura / formatura busbar
• Dimensione materiale max: 120 × 12 mm
• Raggio di formatura max (matrice mobile standard): 12 mm
• Tipi di piega: Torsione, Z (gradino), V, bordo, normale
• Potenza motore: 1,7 kW
• Alimentazione: 380 VAC, trifase, 50 Hz
• Pressione di esercizio: 200 bar (tabella prodotto) — FAQ può indicare 250 bar
• Capacità olio idraulico: 30 L (ISO VG 68 raccomandato)
• Peso: ≈ 610 kg
• Ingombro: 246 × 110 × 135 cm (L×W×H)
• Operatori: Progettata per un operatore
• Fermo / Posizionamento: Fermo lunghezza pratico (EH) / Fermo programmabile (ES)
• Industry 4.0: Predisposta
• Matrici: 5 matrici opzionali; matrici su richiesta
