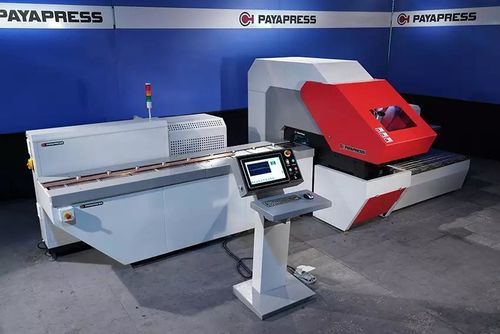

Centro di sagomatura binario elettrificato di taglio HBC-CP.CNC200

punzonaturafissoelettroidraulico

Panoramica
Macchina CNC per sbarre di distribuzione che combina punzonatura e taglio/cisellatura in un'unica piattaforma programmabile. L'HBC-CP.CNC200 lavora sbarre in rame e alluminio con un solo set-up, riducendo le movimentazioni e i riposizionamenti e assicurando geometrie ripetibili durante la produzione. Pronta per Industria 4.0 per integrazione in linea.

Funzioni principali

• Punzonatura: esecuzione di fori di fissaggio e connessione con matrice Ø28 mm ai centri esatti.
• Taglio / cisellatura: il taglio integrato tronca le sbarre alla lunghezza nella stessa passata.
• Posizionamento con finecorsa CNC: entrambe le operazioni utilizzano lo stesso finecorsa controllato da CNC per risultati ripetibili e scarti minimi.

Processo e flusso
Taglio e punzonatura vengono eseguiti su un'unica unità montata su basamento, quindi le sbarre non si spostano tra postazioni separate. Il finecorsa CNC posiziona ogni taglio e foro direttamente dai disegni, producendo pezzi costanti dal primo all'ultimo e riducendo i passaggi manuali.

Materiali e capacità
Progettata per lavorare sbarre in rame e alluminio. Capacità massima indicata: 200 × 20 mm (la pagina fa anche riferimento a 200 × 15 mm). Supporta matrice Ø28 mm per fori di grande diametro.

Alimentazione e funzionamento
Potenza installata: 17 kW. Tensione nominale: trifase 380 V AC. Frequenza: 50 Hz. Pressione di esercizio idraulica: 200 bar. Olio idraulico: 290 L. Montaggio: su basamento a pavimento. Pronta per Industria 4.0 e integrazione con impianti connessi.

Casi d'uso
Raccomandata per la costruzione di quadri elettrici e la produzione di quadri di distribuzione BT dove la combinazione di taglio e punzonatura riduce l'ingombro, le movimentazioni, i tempi di ciclo e il costo per pezzo aumentando la ripetibilità.

Specifiche tecniche

• Modello: HBC-CP.CNC200
• Nome commerciale: CNC200
• Funzioni: Taglio + Punzonatura
• Capacità max: 200 × 20 mm (riferimento pagina anche a 200 × 15 mm)
• Diametro max matrice/foro: Ø28 mm
• Materiale: Rame & Alluminio
• Posizionamento (finecorsa): Controllo CNC
• Tensione nominale: 380 V AC
• Potenza totale: 17 kW
• Frequenza: 50 Hz
• Pressione di esercizio: 200 bar
• Olio idraulico: 290 L
• Peso macchina: 5.400 kg
• Operatori richiesti: 1 (tipico) — 2 per operazioni parallele
• Industria 4.0 pronto: Sì
• Tipo di montaggio: Basamento a pavimento
• Dimensioni (L×W×H): 537 × 240 × 188 cm
