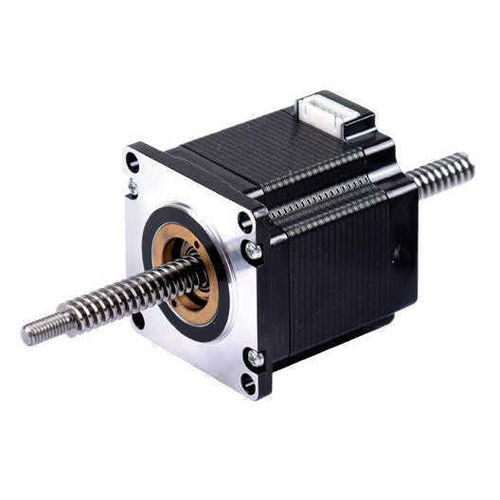

Attuatore elettrico LN Series

linearea vite a strisciamentocompatto

Panoramica del prodotto
Gli attuatori lineari a vite non-captivi Serie LN integrano il motore con la madrevite: la vite attraversa completamente il motore e ruota mentre si sposta assialmente. Questa configurazione supporta praticamente qualsiasi lunghezza di vite e permette di svitare completamente la vite dal motore per semplificare installazione e manutenzione. La madrevite standard è stampata a iniezione direttamente nel rotore per ridurre il diametro complessivo mantenendo prestazioni affidabili ed economicamente vantaggiose in layout compatti.

Caratteristiche principali

• Design non-captivo: la vite attraversa interamente il motore e ruota durante lo spostamento assiale.
• Motore integrato con la madrevite; madrevite standard stampata a iniezione nel rotore per ridurre l'ingombro.
• La vite può essere completamente svitata dal motore per facilitare integrazione, installazione e manutenzione.
• Progettato per applicazioni compatte e layout meccanici flessibili.

Dimensioni disponibili e opzioni vite

• Misure telaio: NEMA 08, NEMA 11, NEMA 14, NEMA 17 e NEMA 23.
• Diametri vite metrici: 3,5 mm, 6 mm, 6,5 mm, 8 mm e 10 mm.
• Diametri vite imperiali: 0,138 in, 0,188 in, 0,218 in, 0,25 in, 0,375 in e 0,382 in.

Benefici tipici

• Ingombro compatto grazie alla madrevite stampata e al design con motore integrato.
• Prestazioni affidabili ed economicamente vantaggiose mediante un design standard della madrevite.
• Installazione flessibile: supporta praticamente qualsiasi lunghezza di vite e semplifica l'integrazione meccanica.

Specifiche tecniche

• Tipo di attuatore: attuatore lineare a vite non-captivo (Serie LN).
• Madrevite: madrevite standard stampata a iniezione nel rotore.
• Misure motore: NEMA 08, 11, 14, 17, 23.
• Diametri metrici supportati: 3,5; 6; 6,5; 8; 10 mm.
• Diametri imperiali supportati: 0,138; 0,188; 0,218; 0,25; 0,375; 0,382 in.
• Lunghezza della vite: supporta praticamente qualsiasi lunghezza; la vite attraversa completamente il motore.
• Scopo di progetto: applicazioni compatte con vincoli di spazio; installazione e manutenzione semplificate.
