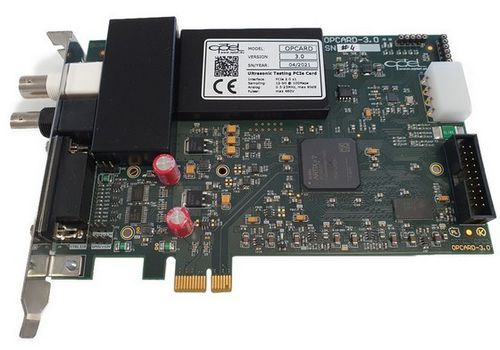

OPCARD 3.0 - Scheda di acquisizione a ultrasuoni La scheda di acquisizione a ultrasuoni OPCARD 3.0 è progettata per operare come componente centrale dei sistemi di collaudo a ultrasuoni conformi ai requisiti della serie ISO / PN-EN 12668 per le apparecchiature di collaudo non distruttivo a ultrasuoni. Il dispositivo consente la conformità a livello di sistema se integrato con sonde, blocchi di calibrazione e software appropriati. Norme applicabili

• PN-EN ISO 12668-1
• Prove non distruttive - Caratterizzazione e verifica delle apparecchiature per l'esame a ultrasuoni - Parte 1: Strumenti
• PN-EN ISO 12668-2
• Prove non distruttive - Caratterizzazione e verifica di apparecchiature per l'esame a ultrasuoni - Parte 2: Sonde
• PN-EN ISO 12668-3
• Prove non distruttive - Caratterizzazione e verifica di apparecchiature per l'esame a ultrasuoni - Parte 3: Apparecchiature combinate

Dichiarazione di conformitàOPCARD 3.0 soddisfa i requisiti funzionali e prestazionali specificati nella ISO / PN-EN 12668-1 per gli strumenti a ultrasuoni, tra cui:

• Parametri di uscita del pulser stabili e ripetibili
• Caratteristiche del ricevitore a basso rumore
• Gagno e linearità programmabili
• Ampia larghezza di banda analogica configurabile
• Conversione A/D accurata e ripetibile
• Tempo affidabile, sincronizzazione

Se utilizzato in combinazione con sonde a ultrasuoni qualificate conformi alla norma ISO / PN-EN 12668-2, il sistema a ultrasuoni completo che incorpora la OPCARD 3. 0 può essere verificato in conformità alla norma ISO / PN-EN 12668-2.0 può essere verificato in conformità alla norma ISO / PN-EN 12668-3. Parametri tecnici rilevanti a supporto della conformità

• Impulsatore integrato ad alta tensione fino a 460 V, adatto per l'eccitazione di sonde standardizzate
• Front end del ricevitore a bassissimo rumore (< 1 nV/√Hz)
• Gamma di guadagno programmabile con risoluzione fine (passi di 0. 5 dB)
• Preparazione del guadagno con risoluzione di 0 dB.5 dB)
• Filtraggio analogico configurabile (passa-alto e passa-basso)
• Ampia larghezza di banda operativa: 0. 5-25 MHz (-3 dB)
• Ampia larghezza di banda operativa: 0.5-25 MHz (-3 dB)
• Adc di precisione a 12 bit, frequenza di campionamento fino a 100 MHz
• Capacità di PRF elevata fino a 100 kHz
• Temporizzazione e trigger stabili per misure ripetibili
• Memoria a bordo che consente condizioni di acquisizione costanti

Verifica e calibrazione La verifica dei sistemi basati su OPCARD 3.0 può essere eseguita utilizzando le procedure di calibrazione standard e i blocchi di riferimento definiti in ISO / PN-EN 12668, tra cui:

• Verifica della sensibilità e della linearità del guadagno
• Verifica dell'accuratezza della base dei tempi
• Valutazione del livello di rumore e della gamma dinamica
• Caratterizzazione della larghezza di banda e della risposta in frequenza

I risultati della calibrazione e della verifica dipendono dalla configurazione completa del sistema, comprese le sonde, il cablaggio e l'ambiente software. NotaOPCARD 3.0 è una piattaforma modulare di acquisizione ultrasonica destinata all'integrazione in sistemi ultrasonici personalizzati. La conformità finale ai requisiti ISO / PN-EN 12668 si applica al sistema completo di esame a ultrasuoni, non alla scheda di acquisizione come componente indipendente.
