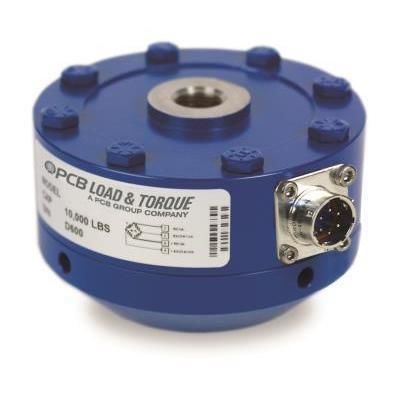

Cella di carico di trazione-compressione 1204-12A/084A101

tipo pancakemonoassialeper ponte estensimetrico

Riassunto del prodotto
Cella di carico a profilo basso con capacità nominale 25.000 lbf (111 kN), protezione da sovraccarico 50%, uscita nominale 4,0 mV/V, filettatura di montaggio 1 1/4-12 UNF e connettore elettrico PT02E-10-6P. Modello 1204-12A/084A101. Scocca in acciaio verniciato, elemento sensore a estensimetro.

Caratteristiche principali

• Campo di misura: 25 klbf (111 kN)
• Design a profilo basso per installazioni compatte
• Protezione da sovraccarico 50%
• Uscita nominale: 4,0 mV/V (±10 %)
• Filettatura di montaggio: 1 1/4-12 UNF
• Connettore elettrico: PT02E-10-6P

Disponibilità
Unità in magazzino: altre in arrivo
Tempi di consegna: tempo per 1-2 unità: circa 3 settimane

Note sulle specifiche
[1] Nominale. [2] FS - Full Scale. [3] RO - Rated Output. [4] Tarato in trazione e compressione. [5] Specifiche di prestazione garantite con la base di trazione opzionale 084A101 installata in fabbrica. [6] Applicazione singola, senza carichi estranei. [7] Intervallo di temperatura di funzionamento compensato. [8] Tarato a 10 VDC, utilizzabile 5 a 20 VDC o VAC RMS. [9] Vedere il disegno di ingombro 49932 per le dimensioni complete.

Specifiche (selezionate)
Campo di misura: 25 klbf / 111 kN [2] [4]
Sensibilità (±10 % RO): 4,0 mV/V
Non linearità: ≤0,05 % FS
Isteresi: ≤0,06 % FS
Non ripetibilità: ≤0,01 % RO
Creep (20 minuti): 0,025 %
Banda di errore statica: ≤0,05 % FS
Sensibilità a carichi eccentrici: 0,25 %/in (0,25 %/25,4 mm)
Frequenza di risonanza: 12 kHz
Sensibilità al carico laterale: 0,25 %/in (0,25 %/25,4 mm)
Limite di sovraccarico: 37,5 klbf / 167 kN
Limite di carico (forza laterale FX o FY): 10 klbf / 44 kN
Limite di carico (momento flettente MX o MY): 10 klbf-in / 1130 Nm
Limite di carico (coppia assiale MZ): 10 klbf-in / 1130 Nm
Intervallo di temperatura (esercizio): -65 a +200 °F (-54 a +93 °C)
Intervallo di temperatura (compensato): +15 a +115 °F (-9 a +46 °C)
Effetto della temperatura sull'uscita (max): ±0,0008 %Reading/°F (±0,0018 %Reading/°C)
Effetto della temperatura sullo zero (max): ±0,0008 %FS/°F (±0,0018 %FS/°C)
Resistenza del ponte: 350 Ohm
Tensione di eccitazione raccomandata: 10 VDC (utilizzabile 5 a 20 VDC o VAC RMS)
Resistenza di isolamento: >5K GOhm
Zero balance: ±1 %RO / ±1 %FS
Polarità di uscita: +Tension
Dimensioni - Diametro: 6,06 in (153,9 mm)
Dimensioni - Altezza: 3,50 in (88,9 mm)
Peso: 21 lb (9,53 kg)
Filettatura di montaggio: 1 1/4 - 12 UNF-3B (nessun equivalente metrico)
Materiale scocca: Acciaio verniciato
Elemento sensore: Estensimetro (strain gage)
Coppia di montaggio: 1400 lbf-in (158 Nm)
Deflessione a piena capacità: 0,002 in (0,05 mm)
Connettore elettrico: PT02E-10-6P

Accessori (opzionali)

• 084A101 — Base di carico in trazione con 1 1/4-12
• 084A56 — Pre-tenditore filettatura 1 1/4-12
• 084A90 — Protezione connettore, serie 1200 & 1400
• 181-012A — Connettore di accoppiamento 6 poli (F) con sollievo da trazione per sensori con connettore PT06A-10-6S (SR)
• 8311-01-10A — Cavo 4 conduttori PT06A-10-6S a pigtails, 10 ft

Caratteristiche tecniche

• Marca: PCB Piezotronics
• Modello: 1204-12A/084A101
• Campo di misura: 25 klbf (111 kN)
• Uscita nominale: 4,0 mV/V
• Precisione: Non linearità ≤0,05 % FS; Isteresi ≤0,06 % FS; Ripetibilità ≤0,01 % RO
• Limite di sovraccarico: 37,5 klbf (167 kN)
• Temperatura di esercizio: -54 a +93 °C
• Connettore elettrico: PT02E-10-6P
• Materiale scocca: Acciaio verniciato
• Dimensioni (D x H): 153,9 mm x 88,9 mm
• Peso: 9,53 kg
