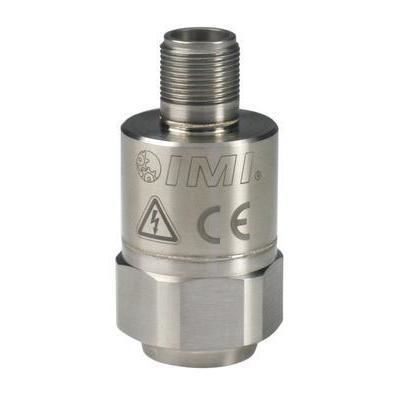

Interruttore a vibrazione elettronico 686C01

programmabile

Panoramica prodotto
Il 686C01 Smart Vibration Switch è un interruttore di vibrazione elettronico programmabile via USB con soglia di allarme, ritardi e uscite relè o MOSFET configurabili. Progettato come alternativa elettronica agli interruttori meccanici per il monitoraggio e la protezione di macchinari industriali, integra un elemento sensore piezoelettrico e un involucro ermetico saldato in acciaio inossidabile con grado di protezione IP68.

Caratteristiche principali

• Programmabile via USB (vedere il foglio di configurazione fornito per le impostazioni esatte)
• Soglia di allarme: 0,25 a 5 in/sec pk (4,5 a 90 mm/s rms)
• Intervallo di frequenza: 2 a 1000 Hz
• Uscita relè: SPST, Form A o B MOSFET; con o senza blocco; contatti normalmente aperti/chiusi
• Alimentazione: 24 a 240 V DC/AC 50/60 Hz
• Connettore elettrico: 2-Pin MIL-C-5015, uscita superiore
• Elemento sensore interno: accelerometro piezoelettrico
• Involucro: ermetico saldato in acciaio inossidabile, IP68

Note sulle specifiche
[1] Programmabile via USB - vedere il foglio di configurazione fornito per le impostazioni esatte.
[2] Consultare la Dichiarazione di Conformità PCB PS096 per i dettagli.

Prestazioni

• Soglia di allarme (±10%): 0,25 a 5 in/sec pk (4,5 a 90 mm/s rms) [1]
• Intervallo di frequenza (±3 dB): 120 a 60 kcpm / 2 a 1000 Hz
• Isteresi (% della soglia): 3%, 6% o 10% [1]
• Livello di vibrazione residua: dipendente o indipendente; 1 a 40% della soglia [1]
• MAVT (imposta la soglia a 2× la vibrazione reale): abilitato o disabilitato [1]
• Sensibilità trasversale: <7%
• Delay accensione: 3 o 20 s; Delay avvio: 1–60 s o 1–30 min; Delay operativo: 1–60 s [1]
• Opzioni relè: SPST, Form A o B MOSFET; con o senza blocco; contatti normalmente aperti/chiusi

Ambientale

• Temperatura di esercizio: -40 a 185 °F (-40 a 85 °C)
• Temperatura di immagazzinamento: -40 a 257 °F (-40 a 125 °C)
• Limite sovraccarico (urto): 5000 g pk
• Grado di protezione: IP68

Elettrico

• Alimentazione richiesta: 24 a 240 V DC/AC 50/60 Hz
• Corrente nominale (relè chiuso): 500 mA
• Corrente di perdita (relè aperto): ≤1 mA
• Isolamento elettrico (involucro): >100000000 Ohm
• Connettore elettrico: 2-Pin MIL-C-5015 (uscita superiore)

Fisico

• Dimensione - esagono: 1,25 in
• Altezza: 2,6 in / 66 mm
• Peso: 5,2 oz / 148 g
• Coppia di montaggio: 3 a 5 ft-lb / 4 a 7 Nm
• Filetto di montaggio: 1/4-28 femmina
• Elemento sensore: accelerometro piezoelettrico
• Materiale involucro: acciaio inossidabile; tenuta ermetica saldata

Accessori (forniti)

• 081A41: perno di montaggio, vite in acciaio inox 1/4-28 x 0.563 in con impronta esagonale e punta in ottone — qty 1
• M081A61: perno di montaggio, 1/4-28 a M6x1 x 9.65 mm, BeCu con spalla — qty 1

Versioni opzionali

• (M) Montaggio metrico

Note
* Tutte le specifiche si intendono a temperatura ambiente salvo diversa indicazione.
