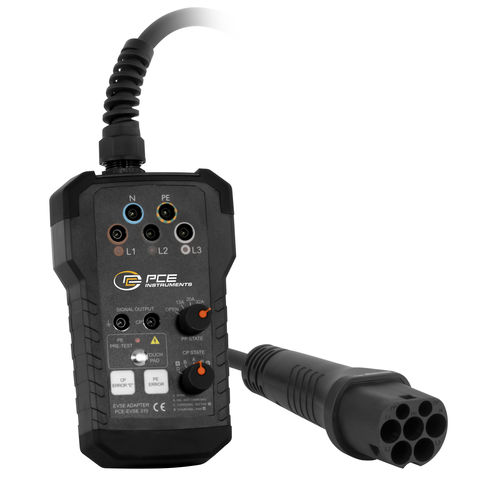

Il tester elettrico per wallbox viene utilizzato per i controlli VDE 0100 per controllare i punti di ricarica (modalità 3) per le auto elettriche. Questo tester elettrico per wallbox può essere utilizzato con il tester per installazioni PCE-ITE 55B o con la maggior parte degli altri misuratori standard VDE 0100. Con i LED di rilevamento della tensione trifase è possibile determinare rapidamente se si è verificato un errore di installazione.
Con l'interruttore rotante PP State è possibile simulare la carica di corrente del cavo di ricarica. La carica di corrente viene simulata con varie resistenze nel tester elettrico per wallbox collegati tra i conduttori PP e PE. Con l'interruttore rotante CP State è possibile simulare diversi stati del veicolo. Gli stati del veicolo vengono simulati con diverse resistenze collegate tra i conduttori CP e PE.
È possibile collegare un carico esterno alla presa. Questa uscita viene utilizzata solo per eseguire misurazioni e permette di verificare il funzionamento del contatore elettrico. È inoltre possibile simulare un'avaria PE (dispersione verso terra) con il tester elettrico per wallbox. Il tester elettrico per wallbox viene fornito in una valigetta. Inoltre è disponibile un adattatore opzionale per i punti di ricarica con connessione di tipo 1.
CARATTERISTICHE
- Pre-test PE
- Stato del Proximity-Pilot PP e del Control-Pilot CP
- Simulazione dell'errore CP "E" e dell'errore PE
- Presa di corrente per misurazioni
- Prese di misura di sicurezza
- Opzionale: adattatore per tipo 1
