Gaussmetro USB Rotor-Check 400

teslametrodigitale

Breve descrizione

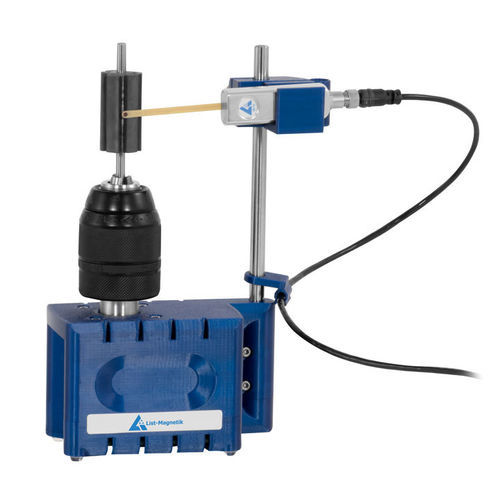

Il Rotor-Check 400 LM-MP-RC400 è uno strumento compatto per caratterizzare la curva di intensità del campo magnetico dei rotori. L'unità e la sonda si collegano a un PC Windows tramite USB e utilizzano il software RotorCheck per registrare, analizzare ed esportare le curve di misura.

Informazioni sulle applicazioni

• Misurazioni radiali e assiali su rotori magnetici
• Valutazione della magnetizzazione e della qualità del magnete
• Individuazione di errori di assemblaggio negli impilamenti di lamierini
• Analisi delle inhomogeneità del nucleo e delle irregolarità dei poli
• Determinazione della posizione dell'impilamento rispetto all'albero
• Rilevamento di magnetizzazione di dispersione e punte di polo locali/globali

Funzionamento
Un motore passo-passo preciso e ad alta risoluzione ruota il rotore fino a 360°. La sonda di misura è mantenuta a distanza costante tramite un supporto regolabile in altezza per garantire misurazioni comparabili durante la rotazione. Lo spessore dell'albero del rotore supportato è fino a 13 mm e la sonda è regolabile fino a 12 cm. Velocità di rotazione selezionabili: 90 s = 1000 punti, 45 s = 500 punti, 23 s = 200 punti.

Contenuto della fornitura (sintesi)

• Misuratore di campo magnetico LM-MP-RC400
• Sonda reed flessibile trasversale LM-MP-PM4-TR
• Cavo di collegamento USB
• 3 supporti di fissaggio
• Cavo di connessione sonda USB-C
• Software RotorCheck (download)

Specifiche tecniche

• Campo di misura (A/cm): 0 … 40000 A/cm
• Risoluzione (A/cm): 0,1 A/cm
• Precisione (A/cm): ±1 A/cm fino a 50 A/cm; ±2 % della lettura oltre 50 A/cm
• Campo di misura (mT): -4000 … +4000 mT
• Risoluzione (mT): 0,01 mT
• Precisione (mT): ±0,13 mT fino a 6,28 mT; ±2 % della lettura oltre 6,28 mT
• Denominazione del sensore: LM-MP-PM4-TR
• Supporto sond a regolabile in altezza: fino a 12 cm
• Diametro massimo del rotore: 60 mm
• Spessore asse del rotore: fino a 13 mm
• Calibrazione: calibrazione dello zero via software (senza rotore)
• Classe di protezione (apparecchio): IP20
• Alimentazione: 5 V DC (USB)
• Condizioni di esercizio: 0 … 50 °C, 10 … 90 % UR
• Condizioni di immagazzinamento: 0 … 50 °C, 10 … 90 % UR
• Dimensioni (L x P x A): 120 x 60 x 195 mm
• Peso: 780 g
• Rotazione: 360° tramite motore passo-passo, fino a 1000 punti di misura per rivoluzione
• Output dati: esportazione in CSV e PNG; software RotorCheck incluso
